軸對中系統也可以進行多孔對中同心測量
客戶有一臺 EASY-LASER E710,他需要快速完成這項工作,沒有時間 購買EASY-LASER E950 孔對準系統或支架。我們的應用工程師解釋說它在技術上是可行的,但不是首選方法。這樣做的原因是,如果您在孔內手動移動兩個測量單元,那么您獲得可重復性的機會可能非常困難,除非您練習、練習然后再練習一些。
如果您考慮孔對中,它實際上就像進行軸對中,但反過來。通過孔對中,您測量的是圓(孔)的內圓周,其方式與進行軸對中時測量的方式相同,即在圓的外側(軸)進行測量。因此,從本質上講,嘗試使用軸對中方法測量和對齊兩個單獨的孔就像在無法旋轉軸并滑動支架時進行開放式聯軸器軸對中(反之亦然?。?/span>
您可以使用激光校準工具進行許多不同的測量,但您需要知道它是如何完成的。即使這樣,您也必須練習、練習,然后再練習,以確保獲得可重復性。我們所有的技術支持和銷售人員都有時間練習他們銷售和支持的工具。如果他們做不到,那客戶應該怎么做!
最重要的部分是設置并確保在進行實際測量時正確定位所使用的實際包圍。當然,對于任何對齊/測量,重要的是支架安裝表面必須非常干凈,沒有刻痕或毛刺。理想的支架是一個小到足以安裝在孔中的滑動支架,桿伸出來固定測量單元。這是一個配件,如果您沒有這個,您可以使用標準 E710 系統隨附的磁鐵底座??滓矐?yīng)該是干凈的,這樣您就可以正確地操縱里面的支架。
設置和值:
進行測量時,將磁力底座或滑動支架正確放置在孔中非常重要。如果它沒有“點擊”到位,它可能會在以后給您錯誤的讀數。當您在小孔中設置時,請使用盡可能短的桿距離,以便更容易控制。在較大的孔中,您可能必須使用較長的桿并將探測器移出適當?shù)木嚯x。確保進行粗略對齊,以便您的設備在所有三個位置都位于檢測器中,從而可以在 9-12-3(或 9-6-3)處進行測量。我們強烈建議您首先在 Values 程序中練習這一點,以真正體會每次將單元/支架放置在孔的相同位置的感覺。
水平程序/設置:
打開水平軸程序并選擇您的機器圖像。將單元放入您的鉆孔中,輸入您的 SM 距離(桿到桿),接受 SC 距離,然后輸入可移動鉆孔機的腳調整距離。
重要提示:通常,在進行常規軸對中時,將 M-F1(可移動到腳 1)距離作為正數,因為測量單元位于腳之前(或內部)的軸上。然而,在下面照片的練習應用中,我們將 M-F1 距離作為負數輸入是非常重要的,因為該單元位于調整腳的后面。
測量:

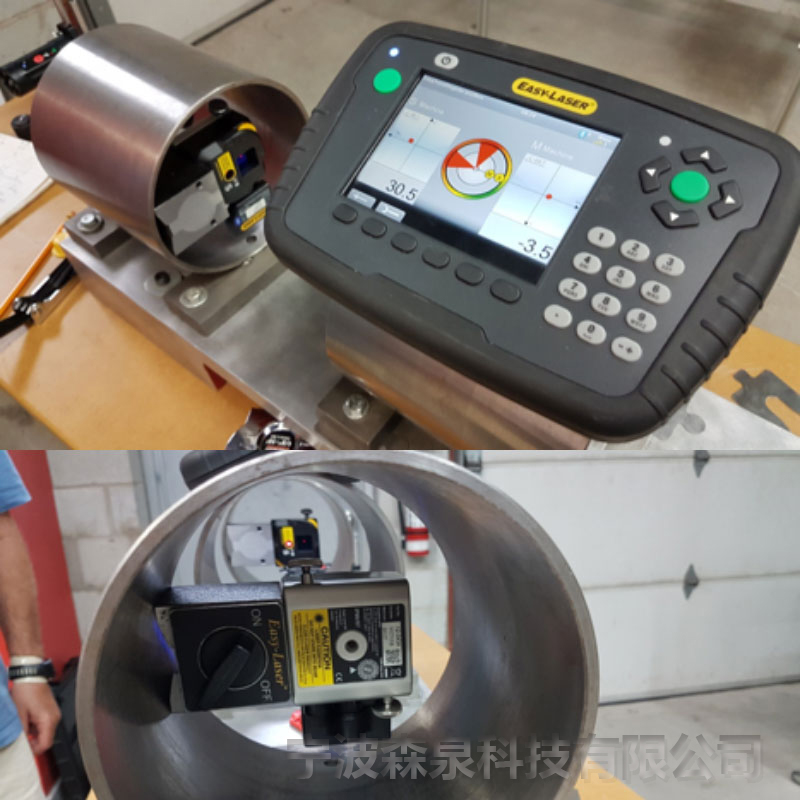

進入測量階段后,使用傾角儀將兩個單元放在您的起始位置,并在 3 個位置進行測量。

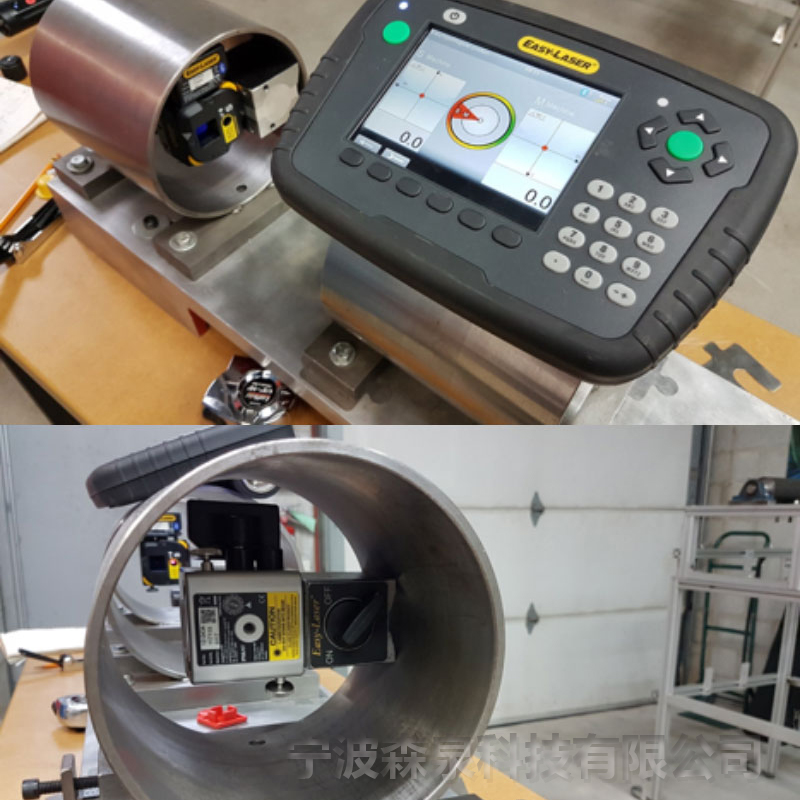

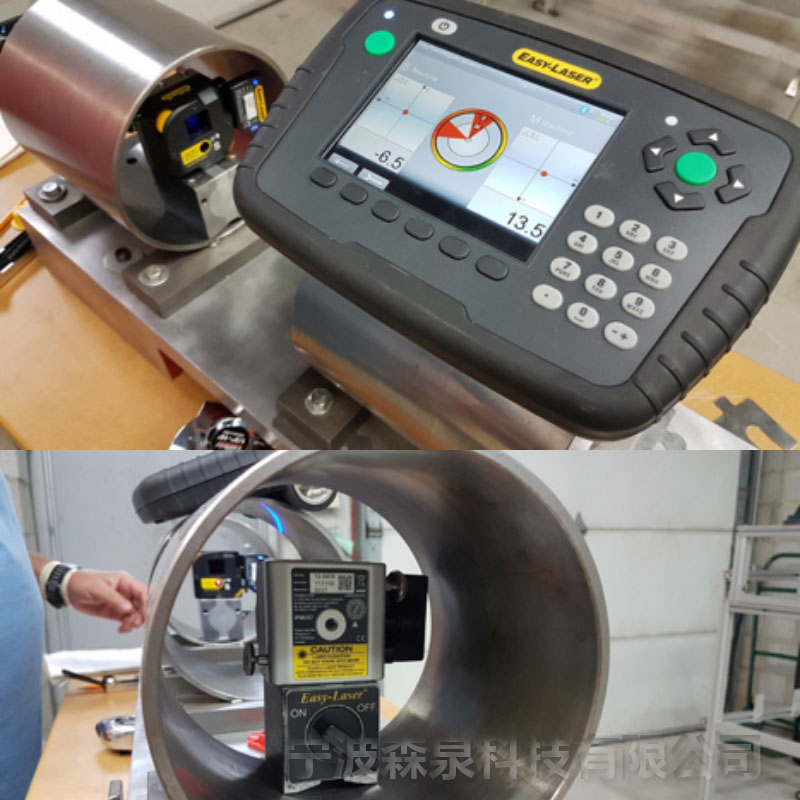

重要提示:您必須始終回到完全相同的傾角儀位置,以獲得最大的可重復性。此外,確保將單元軸向放置在相同位置(沿孔的長度)非常重要。在照片中(每個位置每個單元 2 個,9-12-3),我們確保磁鐵底座始終與孔的邊緣齊平。進行多次測量并確保您的數字重復。如果不是,則可能在此過程中出現了錯誤。
最終調整/更正:
如果您有可重復的測量值,您可以像進行軸對中一樣進行調整。調整后,進行最終測量以確保獲得可重復性。您可以看到在這種類型的測量中有很多“重要”的事情要做,但是如果您練習并確保遵循這些步驟,您可以使用軸對中系統盡可能接近完美的孔對孔對中任何人都行。
