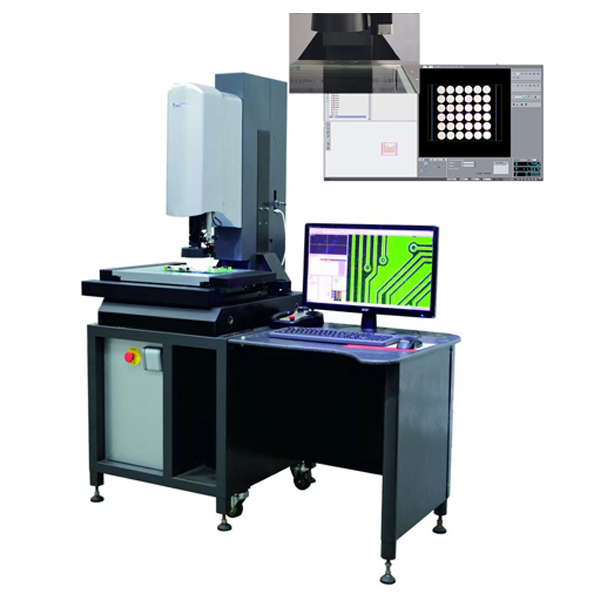

全自動影像測量儀使用故障及處理方法
在使用全自動影像測量儀的過程中,不可避免地會遇到各種各樣的這樣或那樣的問題,全自動影像測量儀的常見故障可分為起重傳動故障、工作臺故障、投影片故障、投影成像故障和圖像故障成像故障、電氣故障、電子故障以及精度故障等。下面我就介紹以下幾種常見的使用系統故障及處理方式方法:
一、全自動影像測量儀投影屏故障:
當旋轉噪音大時,可清除端面的雜質(如銹斑)。換新產品定位以及軸承等。旋轉時磨擦力大,可松開自動鎖緊螺絲,或換磨擦轉。旋轉時不均勻時,可換新度盤座.磨擦輪、磨擦輪軸等。投影屏旋轉不計數時,可扭緊角度發生磨擦產生機械,焊接好輸出信號線,接好接插等。
二、影像區域沒有影像,呈藍色:
可能是視頻輸入線沒有插好,所以視頻數據輸入線是正確插入電腦系統主機后面顯卡的一個網絡視頻輸入口?;蛘咭曨l輸入信號設置不正確。
1.點菜單,影像->視頻行業標準進行設置.
2.將鼠標放在圖像窗口中,右鍵單擊,從彈出菜單中選擇“視頻標準設置”。.
打開一個設置和管理視頻行業標準的對話框,只是改變視頻數據輸入的教學方式。有三種類型的視頻用戶輸入:S-Video、VideoTuner、VideoComposite。選擇合適的。
三、電子故障
如果電箱鍵失效,則可對系統進行徹底清潔,更換面罩;如果軸不計數,則可更換滑座或OP板,或?qū)⒄麄€標尺連接到下部信號線,更換主板等。如數碼管缺筆劃,則需進行更換或維修。
四、全自動影像測量儀數據區計數異常
可能是RS232或光柵尺信號線連接不好造成的數字,拔下RS232信號線和光柵尺信號線,重新插入?;蛘呤枪芾硐到y(tǒng)進行設置不正確導致不計數,按說明書的方法可以正確的設置各數軸的線性補償值;、
