機加工表面粗糙度測量
粗糙度儀配合不同測針適應平面、內外圓柱面、圓錐面、球面、曲面、以及小孔、溝槽等形狀的工件表面測量粗糙度迅速檢測。
粗糙度儀的應用領域:
1.機械加工制造業:檢測機械加工零件表面粗糙度,觸針式粗糙度測量儀比較適用于質地比較堅硬的金屬表面的檢測。如:汽車零配件加工制造業、機械零部件加工制造業等等。
2.非金屬加工制造業:如陶瓷、塑料、聚乙烯,等等表面粗糙度
3. 其它行業:文具、餐具、人的牙齒表面都要用到表面粗糙度的檢驗
可選配曲面?zhèn)鞲衅?、小孔傳感器、深槽傳感器、測量平臺、接長桿等附件
粗糙度儀功能特點:
● 適用于生產現場,科研實驗室,工廠計量室。
● 多參數測量,可測量多種機加工零件的表面粗糙度。
● 高精度電感傳感器。
● 符合ISO和GB標準、兼容DIN、ANSI、JIS標準。
● 高品質鋰離子充電電池。
● 標準RS232接口,可與PC機通訊。
● 可連接專用打印機,現場打印測量參數及輪廓圖形。
● 菜單式操作方式、支持中英文切換功能。
● 傳感器觸針位置指示。
● 具有示值校準功能。
● 具有測值存儲功能及存儲數據查詢功能 (可存儲15組測量
數據及輪廓圖形)。
● 可測量Rk參數及顯示Rk曲線圖。
粗糙度儀可選配件 :

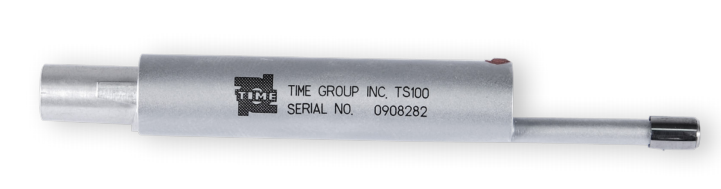

TS100標準傳感器:使用TS100標準傳感器,可測量平面、軸;測孔內表面時,孔最小直徑為5mm,深度最大為22mm。

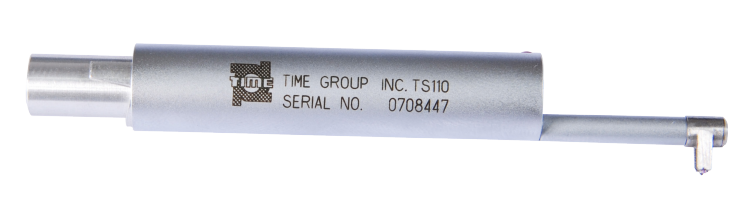

TS110曲面?zhèn)鞲衅鳎菏褂肨S110曲面?zhèn)鞲衅鳎蓽y量曲率半徑大于3mm的凸凹曲面工件的表面,配合平臺TA610/TA620使用。

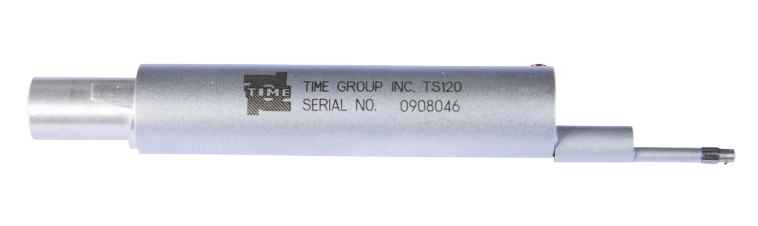

TS120小孔傳感器:使用TS120小孔傳感器,可測量孔直徑大于2mm的內表面粗糙度,最大深度為9mm。

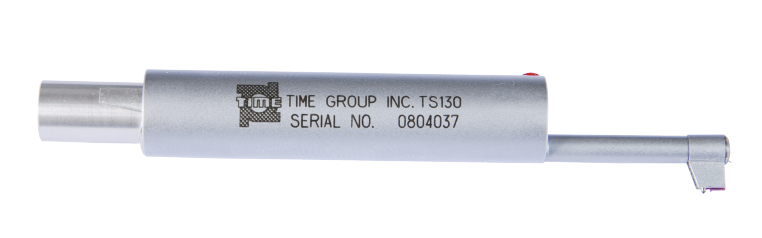

TS130溝槽傳感器:使用TS130溝槽傳感器,可測量槽寬大于2mm,槽深小于3mm的溝槽或者高度小
于3mm的臺階的表面粗糙度,配合平臺TA610/TA620使用。

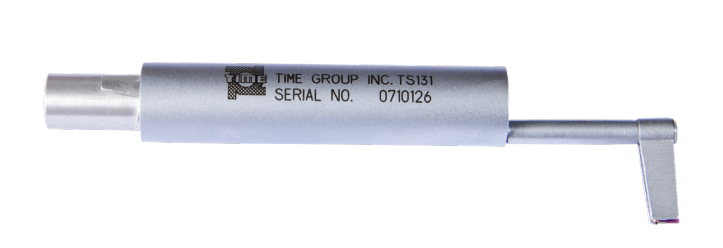

TS131深槽傳感器:使用TS131深槽傳感器,可測量槽寬大于3mm,槽深小于10mm的溝槽;或者高度小于10mm的臺階的表面粗糙度,配合平臺TA610/TA620使用。

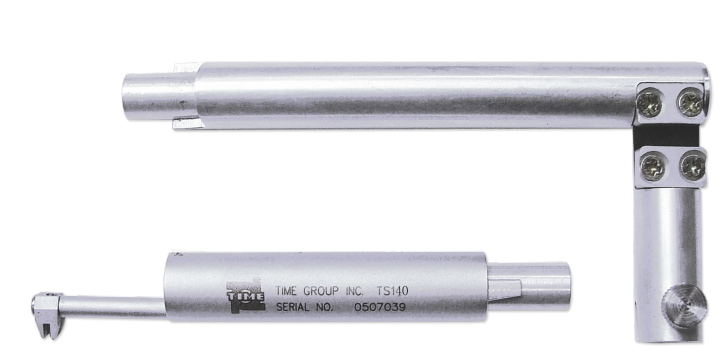

TS140直角測量機構:TS140直角測量機構包括直角傳感器和直角轉接桿;使用TS140直角測量機構,使機構橫向運動進行測量,可以測量凹槽、曲軸等表面。
被測工件最小槽寬7.5mm~20mm,具體與所選取樣長度有關。另外,還可以測量高度小于2.5mm的臺階。配合平臺TA610/TA620使用。

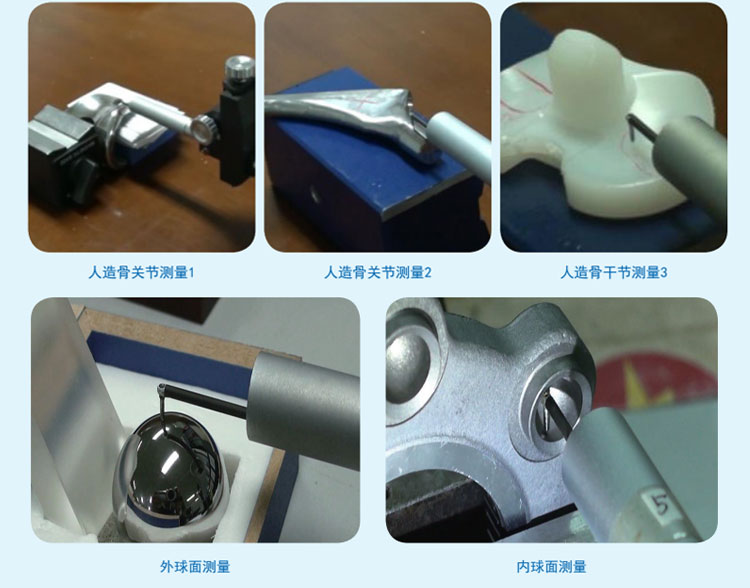

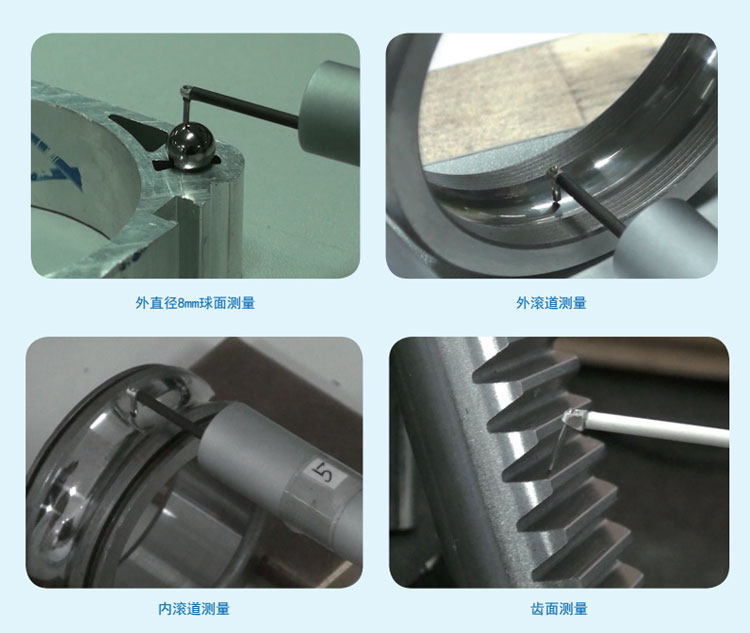

粗糙度儀應用
