激光對中儀EASY-LASER E710用于臥式機器找正、電機軟腳檢查、機組對中、立式/法蘭安裝和萬向節/偏置安裝機器的對齊。此外還包括導軌直線度、機床底坐平面度/扭曲度和平行度測量程序。需要另外配件。
1.水平機械設備對齊:水平安裝的機器通常由泵和電機組成,也可以用于其他設備安裝對齊。例如變速箱和壓縮機。測量單元(M 和 S)可輕松安裝在聯軸器的兩邊,并與顯示單元無線藍牙通訊。3D操作步驟提示
2.立式/法蘭安裝機器:用于校準立式和法蘭安裝機器,例如泵、電機、齒輪箱。顯示每個螺栓的中心偏移、角度誤差和墊片值。
3.機組找正:可以用于多組設備水平找正
4.軟腳檢查:在進行測量之前,要進行軟腳測量來確保機器的所有地腳都在一個水平面上,測量將顯示哪個腳需要調整。
5.扭曲度測量:檢查機器基礎的平整度或扭曲。
6.直線度測量:通過我們的直線度測量程序,測量長軸、軋輥、軸承、底座、機器結構等。提前或在測量時定義多個測量點。以圖形和數字方式獲得水平和垂直對齊的結果。選購 D22 旋轉激光器。
7.平面度測量:用于測量(例如)機器底座、機器工作臺等的平面度/扭曲度的程序。
8.熱膨脹補償:機器在冷態和熱太之間變化。熱補償使測量系統需正確墊片數,甚至計算出調整值。

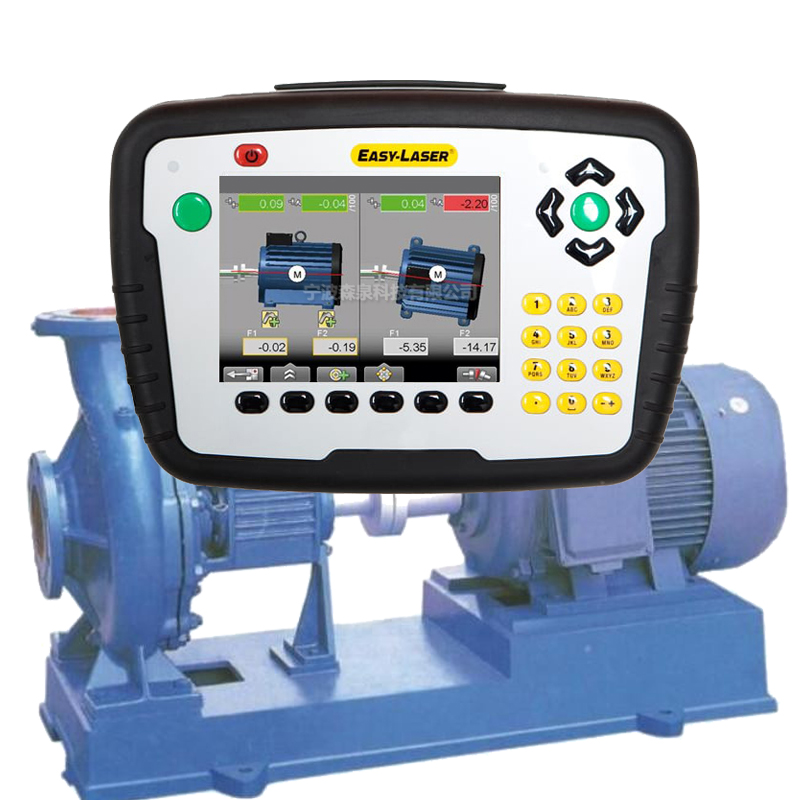

激光對中儀EASY-LASER E710
點激光技術
連續掃描
支持多平臺使用(IOS,android)
通過趨勢檢測跟蹤機器熱膨脹或管道應變等問題
無線藍牙傳輸
防水防塵、符合IP66/67
在軸處于安裝狀態下采集對中數據
軟腳診斷
水平與垂直方向上的同步實時機器調正
自動評估對中狀態
具備有軸對中相關功能
可共享文檔結果
內置大容量電池
可在任意位置同時測量垂直和水平數值并進行實時調整
EASY-LASER E710功能包括:
軸對中
皮帶輪對中
振動測量
機座平面度測量
直線度測量
軸承檢測
測量距離:20米
相對濕度:10-95%
顯示誤差:顯示值的1% ±1digit(顯示值的1%±最后1位)

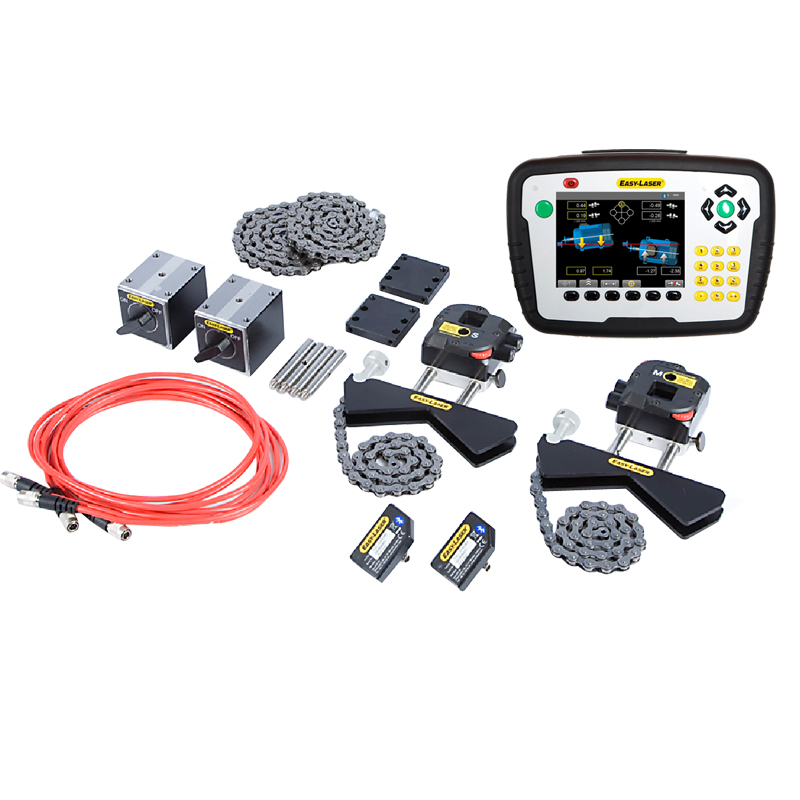

(2)測量單元:(S,M)
探測器規格/尺寸 2軸PSD 20x20 mm
顯示精度 0.001 mm
激光波長 635–670 nm
激光等級 2級
輸出功率 <1 mW
傾角計精度 ± 0.10
溫度計 ± 1°C
防護等級 IP Class 66 and 67
尺寸BxHxD: 60x60x42 mm
重量: 202 g
