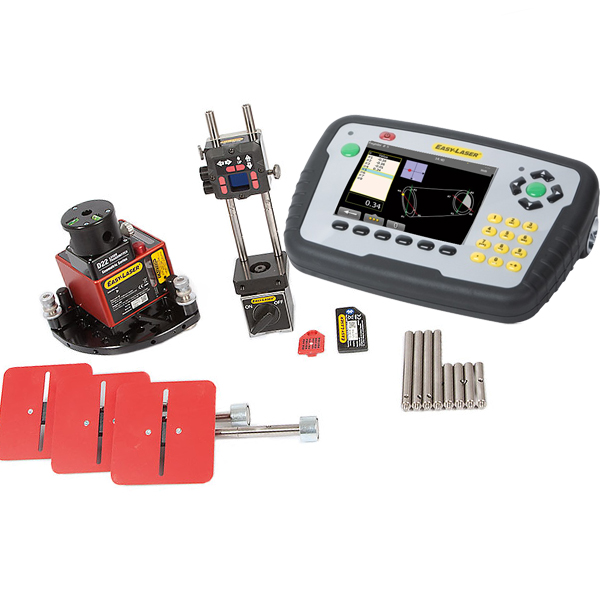

激光幾何測量系統
幾何測量包括:
1.直線度測量
2.平面度測量
3.直角測量
4.平行度測量
5.孔同心度測量
直線度測量
以激光光束作為參考,可以同時測量水平和垂直方向,將探測器放在需要測量的位置并記錄數據,測量后選擇兩個合適的測量點作為基準線,其他測量點相對于基準線的數值就會出現。
平面度測量
根據用戶需要選擇測量矩形平面或圓形平面,將探測器放在需要測量的點上,記錄測量值,測量后選三個點作為基準面,其他測量點相對于基準面的數值就會顯示出來。
直角測量
測量直角時,首先在X方向上測量兩點并記錄,然后使用激光發射器D22內置的棱鏡,使激光束偏轉90°。在Y方向上測量兩點并記錄,測量值轉換為角度值,顯示為X與Y方向上的偏差。
平行度測量
平行度測量適用于任何尺寸的法蘭,您可以測量1~5個測量點的圓圈,例如內圈、中間和外圈,以查看法蘭的錐度。每個圓圈可以有6-180個測量點。程序以圖形方式引導您逐步完成整個測量,從而加快測量過程。
孔同心度測量
孔同心度測量采用了無線測量技術,測量程序會引導操作者進行測量,極大的方便了對于軸承座的控制和調整。系統內所有零部件的設計及安裝均可以滿足您在極端條件下使用要求。測量跨度40m,測量精度高達0.0001 mm。
