影像測量儀輪廓光 表面光同軸光區別

    1.同軸光:對于高反射率零件的測量，圓形多角度程控光源可以輕松實現深孔截面測量和厚度測量;

　　2.表面光:與攝像頭同側，主要用于測量零件、盲孔、凸臺的表面尺寸;

　　3.輪廓光:通常使用測量通孔和輪廓測量，稱為底部光。

　　4.低角度環形燈:應用于塑料件外觀缺陷檢測、瓶口缺陷檢測、五金件邊緣定位等。

　　5.高光條光源:主要用于電子元器件的字符讀取、大幅面產品的損傷檢測、大幅面印刷品的外觀檢測;

　　6.環形低角度無影光源:用于工件表面缺陷檢測、塑料表面OCR識別、電容字符識別等。

　　7.頂燈光源:筒體表面檢查、表面不平整缺陷檢查、電子元器件外觀缺陷檢查;

　　8.線性光源:主要用于PCB測量、大尺寸精密測量等。

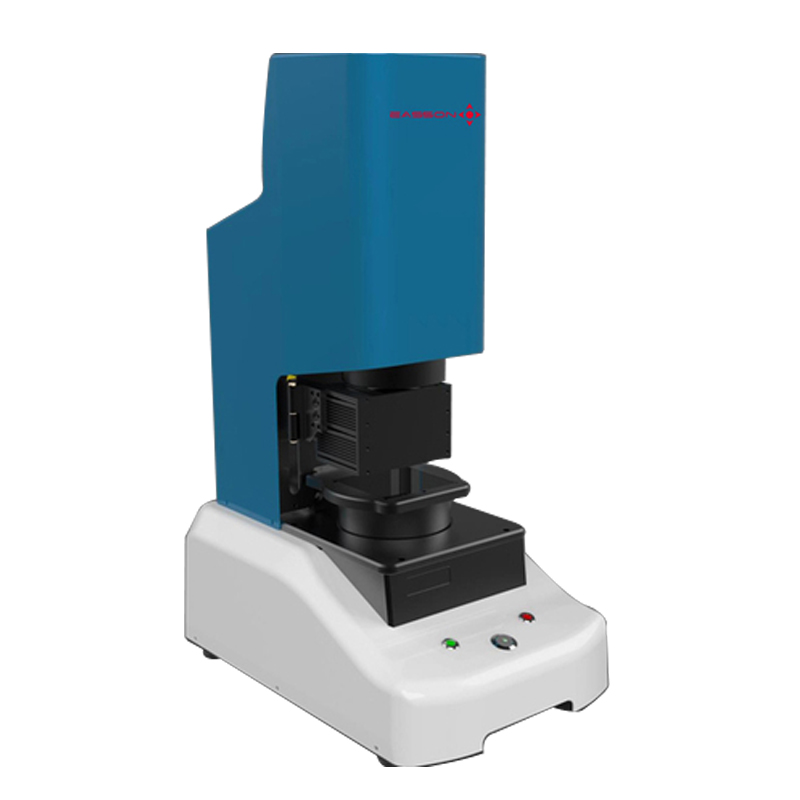

一鍵式閃測儀具有以下優點:

　　1.組裝兩個可調光源系統，不僅可以觀察工件的輪廓，還可以測量不透明工件的表面形狀。

　　2.使用冷光源系統可以避免測量中容易變形的工件因受熱變形而產生的誤差。

　　3.工件可以隨意放置。

　　4.儀器操作容易掌握。

　　5.測量方便，只需鼠標操作即可。
