汽輪發電機隔板同心度快速測量系統應用

1.渦輪機對準 ： 例如天然氣，蒸汽，水，太陽能和風能。有時使用柴油發電機。

測量和對準渦輪機的較舊方法有時包括使用沉重的模擬軸和/或金屬絲以及百分表。這需要很長時間才能進行測量。而我們激光系統較小，重量輕的手提箱中，并且大大減小了工時對操作人員要求也不高。而且技術人員無需布線，計算均由軟件進行，適用時可以與實時值進行對齊。并且生成報告。

2.測量隔膜和軸承軸頸的直線度：在燃氣輪機或蒸汽輪機中對準隔膜是一個重要的工作。

3.軸/聯軸器對中：

4.渦輪機隔板表面的平整度：渦輪半部的分隔表面可能需要檢查平面度

5. 安裝發電機組：安裝中用于渦輪機和其他機械的底座平整和水平，管道系統的平直度，管道法蘭的直度和平面度等。

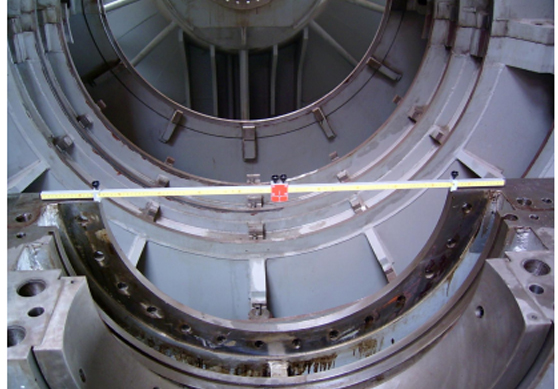

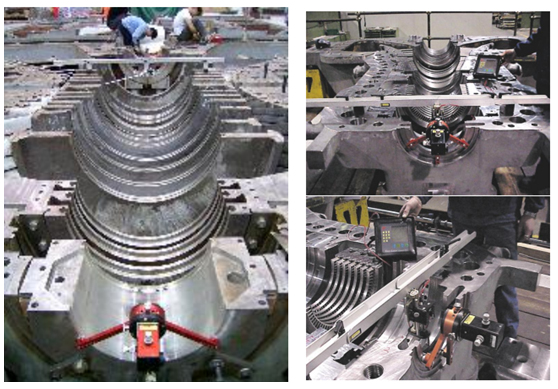

“江蘇某電建公司應用D660”安裝600MW汽機現場圖片

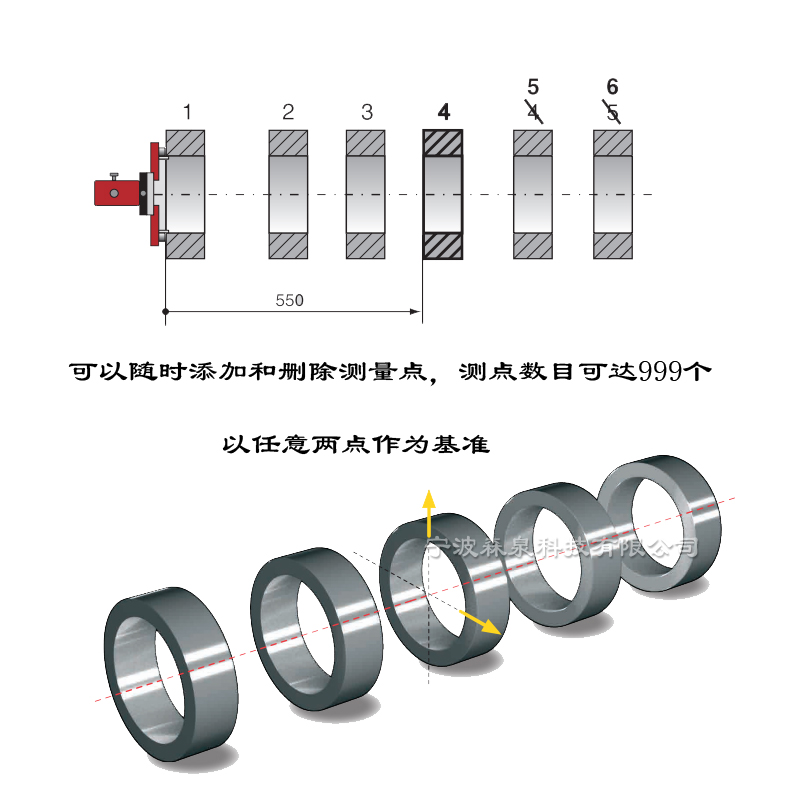

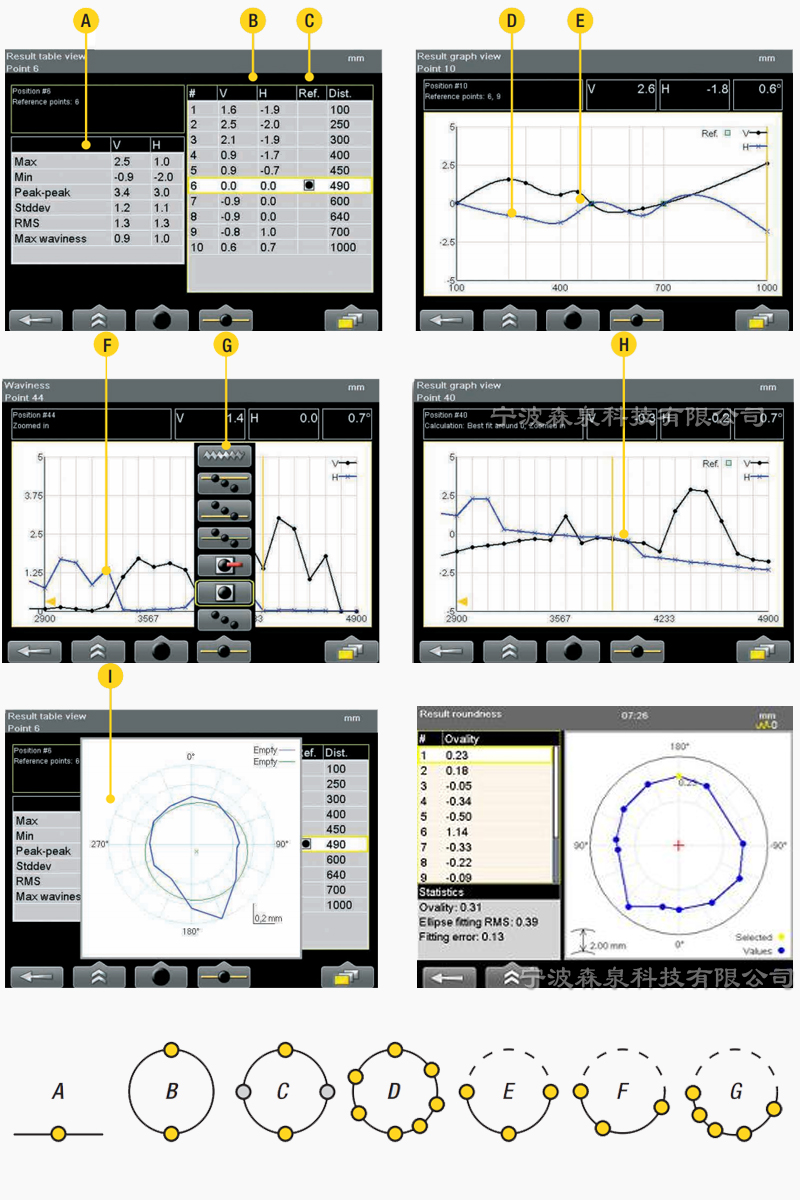

瑞 典Damalini 公司開發的Easy-Laser 激光隔板同心度測量系統利用激光來進行測量,避免了機械測量方式產生誤差的因素,大大提高了工作效率。該儀器自動記錄測量值,并且用數字和圖形兩種方式顯示測量結果,操作簡單,初次使用者經過簡單培訓就可以完成高質量的測量。該產品在電力系統主要用于透平隔板和軸承支撐的同心度測量,也可作中分面平面度測量,目前已經在國內的電廠和電建有所應用,成功調整過600MW汽機。顯示精度0.001mm,測量距離40米。系統自動計算各隔板之間軸心在水平和垂直兩個方向上的相對位置,并能夠進行動態調整。最多測量和存儲的點數為600點。

國內典型用戶:

電廠用于廠內300MW機組大修

電建公司用在600MW汽機安裝等

中電投電力檢修公司

中電電力工程公司
山東某石化公司

汽輪機隔板找同心度，汽輪發電機組各轉子中心線，聯軸器找中心線，測量透平隔板和軸承支撐的同心度，電廠汽輪機隔板同心度測量，煙機透平的半圓同心度測量，船舶艉軸管同心度測量儀，柴油機同心度測量，螺旋漿安裝對心，凸輪軸孔同心度測量
