激光測徑儀的精度及檢測范圍

2021-12-16 1412

激光測徑儀是一種高精度、非接觸的尺寸測量儀器。它通過激光束的掃描獲得被測目標的尺寸。適合測量熱的、軟的、易碎的、以及其它傳統方法不易測量的物體。廣泛用于生產中的在線測量以及特種線纜、電線電纜、電磁線、漆包線、光纖、微拉絲、纖維橡膠管、橡膠棒、玻璃管等各種線材、棒材、管材、機械和電子原件的外徑尺寸無損測量和控制。



激光測徑儀動態精度檢驗方法:

取一個被測物, 在如下圖測量區域內的 1,2,3,4,5,6 ,7,8,9各個點位移動/晃動.

1) 觀察相同的被測物,在各個位置的測量值的變化。

2) 模擬生產現場,被測物抖動、 晃動時, 觀察測量值的變化。

3)以上兩點的測量值變化越小,說明測徑儀的動態精度越高。








二、檢測精度高,穩定性強

采用進口高速微型馬達(高掃描頻率)、軍工級制程激光器(高準直性)、最新的非球面光學系統設計與加工、優化特定的邊緣檢測算法。測徑儀掃描頻率最高可達2400Times/S(單軸),能精準識別被測物邊緣,保證在一個測量周期內得到更多的被測物單個掃描值,高精度單周期精確數據采集能真實反應其尺寸變化和表面缺陷,能在很小的掃描間距內檢出產品表面的粒子、漆瘤、氣泡、砂眼等,當缺陷的尺寸大于最小檢測間距時能被準確檢出;尤其在扁平物測量方面,結合優化邊緣算法,更能真實檢測出其寬度和厚度,這是傳統測量方法或低掃描頻率檢測儀器所不具備的。

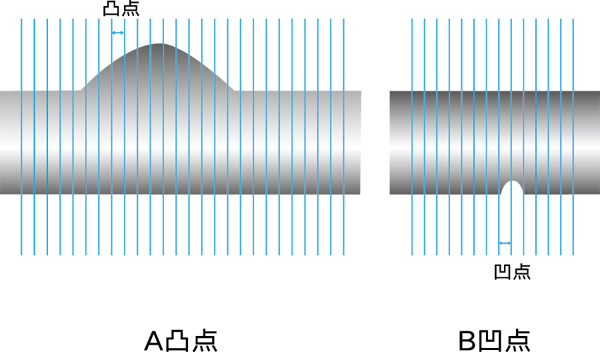

直徑與缺陷檢測

通過測量區域的凹凸點均可測量出類型和大小

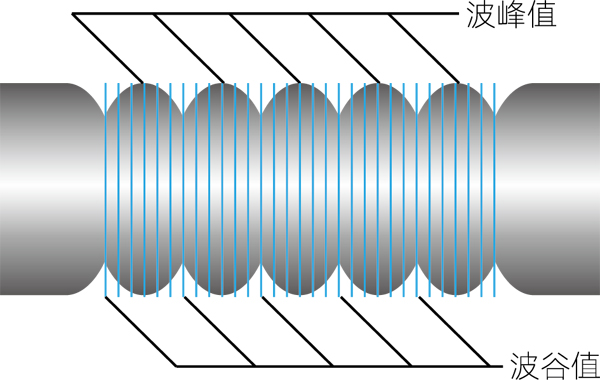

波紋、鋸齒檢測

高速掃描頻率,能準確掃描到波峰值與波谷值,并在一定檢測間距內,獲得大量掃描值。精確計出最大值,最小值。
