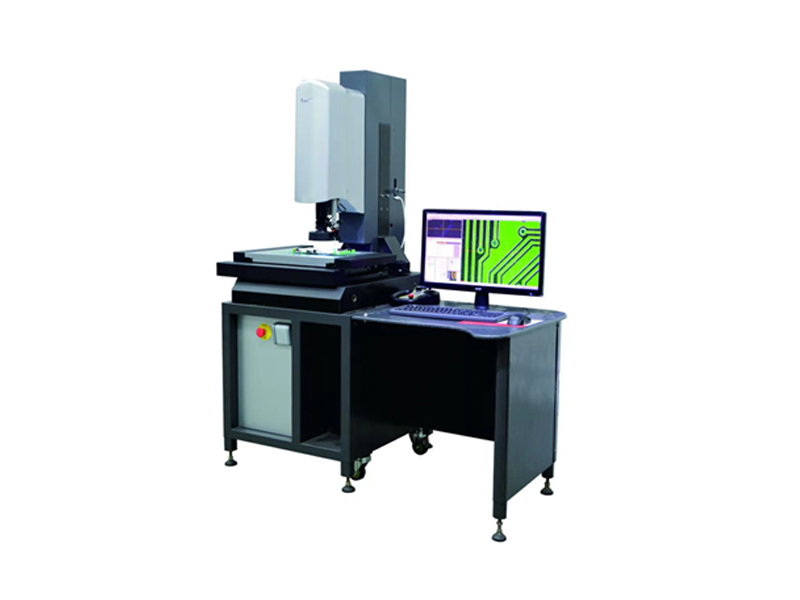

全自動二次元影像測量?jī)xATM-3020VL
全自動二次元影像測量?jī)xATM-3020VL:基于CAD,快速比對,可導入DXF格式的CAD文件CAD直接用于指導測量,并完成實際與理論的比對功能。使得測量效率提高了2-3倍??赏瓿晌恢枚?、曲線輪廓度、曲面輪廓度等ISO形位公差的測量。
技術參數
二、環境條件及要求
三、軟件特點
RationalVue是由美國知名計量軟件公司研發團隊24年專業計量軟件的成功開發經驗、完全繼承了CAD無縫鏈接、100%圖形化顯示、快速拖拽式操作、實時數模比對、圖形報告多樣化。
一套美國RationalVue = 二維檢測比對軟件 + CAD逆向軟件 + Form分析軟件 + 輪廓掃描軟件 + SPC統計分析軟件 + 形位公差評價, 美國RationalVue絕大部分功能實現只需要鼠標的1-2次拖拽可完成。操作快捷、提高效率,拖放式操作:“鼠標點擊” + “鼠標拖拽” = 強大功能的實現
功能:
1.可以運行程序的過程中暫停執行程序,并對某元素修改后,繼續向下測量。
2.大半徑小圓弧的精準測量
3.快速精準的影像對焦功能
4.自動巡邊測量功能
5.批量設置元素的公差帶及名義值
6.可建立多重工件座標系。并可以建立多重Z軸座標系。
7.修改編輯及查看尋邊狀況
8.可以修改元素名稱及尺寸名稱,以與客戶圖紙一致。
9.功能強大的自定義報表功能
10.符合國家標準的形位公差計算能力
11.基于CAD,快速比對,可導入DXF格式的CAD文件CAD直接用于指導測量,并完成實際與理論的比對功能。使得測量效率提高了2-3倍??赏瓿晌恢枚取⑶€輪廓度、曲面輪廓度等ISO形位公差的測量。
12.最完整的幾何測量功能
13.工件拼圖&導航功能
14.特殊邊緣測量功能
15.毛刺過濾功能
16.強邊緣功能功能
17.對焦測量高度、平面度功能
18.強大的弱邊測量&曲線輪廓掃描功能
19.美國RtionalVue具有專業的針對網板的測量工具,可輕松的實現網板直線的測量。
20.最完整的形位公差計算(包括:二維和三維、形狀公差、位置公差、形位公差)。
21.完整的圖形構造功能
22.SPC統計功能
23.逆向工程功能
24.特殊邊緣處理顏色過濾、灰度過濾功能
25.修改編輯及查看尋邊狀況:軟件可以修改編輯任何測量元素的尋邊范圍,光源亮度,倍率等。還可以查看之前測量的
