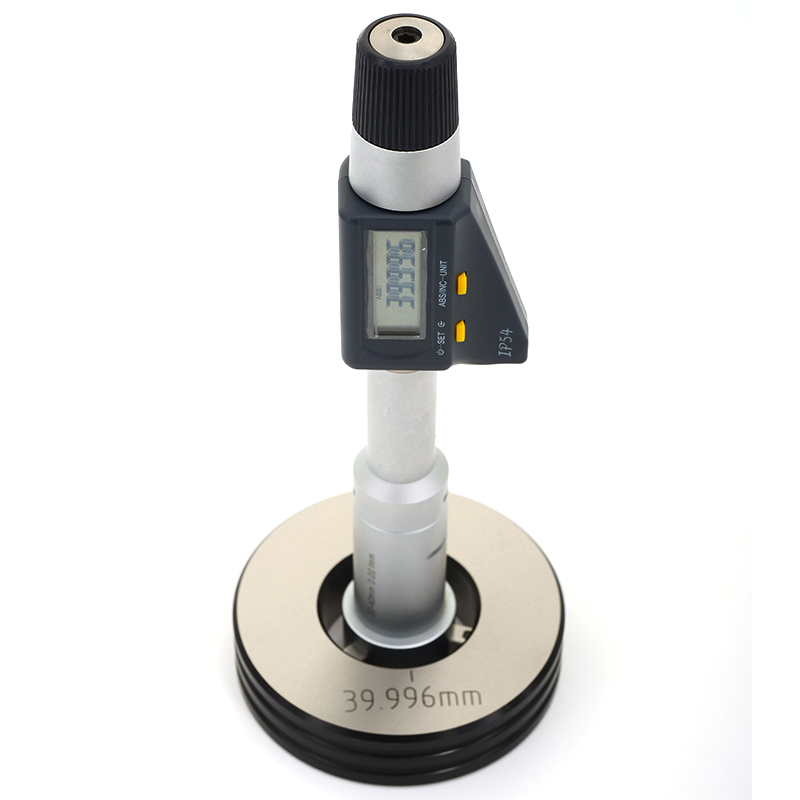

三點內徑千分尺
三點內徑千分尺:適用于測量盲孔和通孔的機加工零件孔徑的精密測量。也可以用我們的電子量儀測量,不合格紅燈顯示,顯示分辨率0.0001mm
配有接長桿可測量深孔尺寸,6-12mm接長桿為100mm,12-100mm接長桿為150mm
IP54防護等級。符合標準:DIN40050/IEC529。
測量范圍6-12mm非硬質合金測量面;12-100mm為硬質合金測量面。
棘輪測力。
6-100mm,都配有校對環規。
測量范圍 | 精度﹙mm﹚ | 校對環規(mm) | L1(mm) | A(mm) | 接長桿 | |||||
6-8 | 0.004 | Φ6 | 54.5 | 1.5 | 100mm | |||||
8-10 | 0.004 | Φ8 | 54.5 | 1.5 | 100mm | |||||
10-12 | 0.004 | Φ10 | 51.5 | 1.5 | 100mm | |||||
12-16 | 0.004 | Φ16 | 80 | 0.5 | 150mm | |||||
16-20 | 0.004 | Φ16 | 80 | 0.5 | 150mm | |||||
20-25 | 0.004 | Φ25 | 90 | 0.5 | 150mm | |||||
25-30 | 0.004 | Φ25 | 90 | 0.5 | 150mm | |||||
30-40 | 0.004 | Φ40 | 97 | 0.5 | 150mm | |||||
40-50 | 0.005 | Φ40 | 97 | 0.5 | 150mm | |||||
50-63 | 0.005 | Φ62 | 114 | 0.5 | 150mm | |||||
62-75 | 0.005 | Φ62 | 114 | 0.5 | 150mm | |||||
75-88 | 0.005 | Φ87 | 114 | 0.5 | 150mm | |||||
87-100 | 0.005 | Φ87 | 114 | 0.5 | 150mm |
