電纜顏色測量

一、電纜顏色的規定
國標：黃、綠、紅．藍分別代表A、B、C、N。
歐洲標準：紅色（L1）、黃色/白色（L2）、藍色（L3）、黑色（中線）、綠/黃（地線）。
今后標準顏色：棕色（L1）、黑色（L2）、灰色（L3）、藍色（中線）、綠/黃（地線）。
交流三相電路的A相：黃色；B相：綠色；C相：紅色；零線或中性線，淡藍色；接地線：黃和綠雙色。
用雙芯導線或雙根絞線連接的交流電路：紅黑色并行。
直流電路的正極：棕色；負極：藍色；
容許用于導體的標識：黑、棕、紅、橙、黃、綠、藍、紫、灰、白、粉紅、青綠

二、電纜顏色的測量
隨著不斷的發展，對電纜顏色的要求越來越高，肉眼的判別不能滿足需求。對于出口的電纜產品，顏色要求更加嚴格。

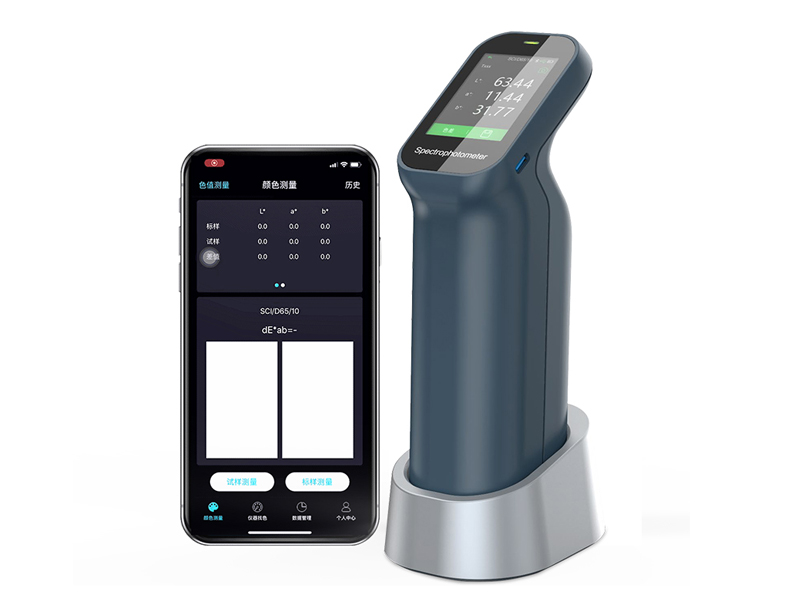

ΔE是指在L*a*b*色空間下的標準偏差，其大小可以直接表征人眼對于物體色的感覺差距。作為衡量色差的重要指標，色差儀可精準的測量電纜顏色的色差。色差儀可測量光纜顏色的Lab值，計算出與標準樣品的ΔE、△L、△a、△b的值。
ΔE表示總色差大小，
△L＋表示偏白，△L-表示偏黑，
△a＋表示偏紅，△a-表示偏綠，
△b＋表示偏黃，△b-表示偏藍
首先對參考樣品進行測量，得到參考樣品顏色信息（L，a，b的值）；再對被測樣品進行測量，得到被測樣品顏色信息（L，a，b的值），根據色差公式可測得電纜顏色的色差值。

儀器可設置ΔE的差值為1，當生產的電纜色差值大于1時，儀器提醒不合格。
