旋轉軸對準對齊的五種方法

軸對中方法 1：9-12-3

時鐘方法，也就是眾所周知的 9-12-3，是軸對中的起源。任何知道如何使用模擬百分表的人都會認出這種方法。每個軸上都安裝了一個千分表，測量值在三個不同的點上進行，對應于時鐘上的 9-12-3 位置，或一個圓的角度 0-90-180。它基于幾何（和三角學），更具體地說是圓數學。數學假設是，如果我們可以測量半圓，我們就可以計算出整個圓的樣子，從而確定兩個軸的圓心（旋轉中心）。然后可以將這些中心相互比較，因此我們可以計算出機器彼此對齊的程度。并且使用基于激光的測量系統，還可以從機器的實時調整中獲得直接反饋。

軸對中方法 2：EASYTURN

EasyTurn 是軸對中9-12-3 方法的獨特進一步發展，可以自由選擇在哪個時鐘位置（哪個角度）開始收集測量值。借助一些數學方法，我們還可以將總測量范圍限制為 40 度全旋轉。從實用的角度來看，這意味著您可以在由于軸周圍空間不足而旋轉機器的可能性有限的情況下使用此方法。

這種方法是Easy-Laser XT440 軸對中工具的標準設置。 測量方法 EasyTurn 在測量點之間提供低至 20° 的測量。當機器保護或管道無法根據時鐘方法進行精確定位時非常有用。

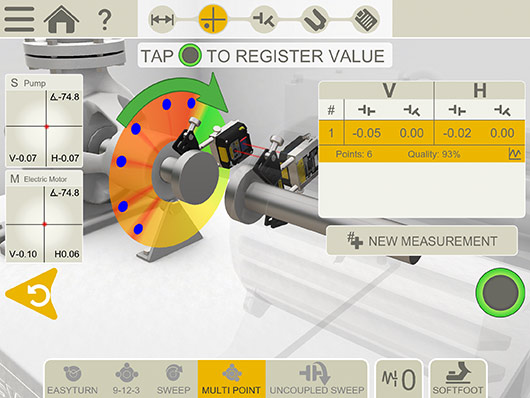

軸對中方法 3：多點

反過來，多點是軸測量方法 EasyTurn 的進一步發展。多點還意味著您可以從任何時鐘位置（角度）開始收集測量值，并在小至 40 度的小范圍內完成收集。但是，顧名思義，這種方法意味著從三個以上的點收集值。

如果從難以旋轉軸的大型機器上進行軸測量，這將是有利的。通過較短的輪換收集測量值，以增加獲得良好測量值的數學概率。該方法還給出了測量系列的質量評估。評估考慮了溫度、測量方向和測量點數量的變化。

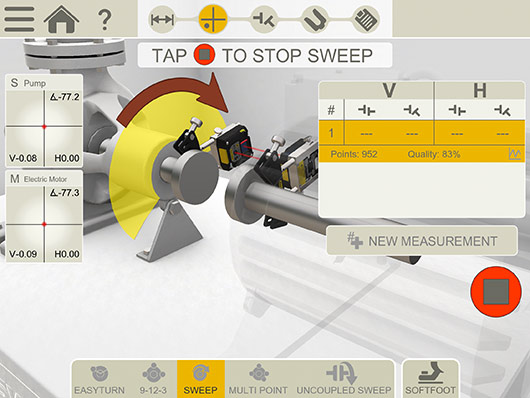

軸對中方法 4：連續掃描

連續掃描可被描述為具有自動、連續測量值收集功能的多點掃描。實際上，這意味著您可以在測量設備運動的情況下連續收集測量值，即，您開始測量值收集（在任何時鐘位置/角度），然后在一個方向上不停地旋轉軸。繼續，直到您收集到足夠的測量值以實現良好的質量計算（這里也執行質量評估，就像在多點中一樣）。

當難以停止機器以記錄測量值時，最好使用連續掃描。

最后，計算軸的旋轉中心并通過圖像和文本以圖形方式呈現。這種方法在難以停止機器以獲取固定測量點的情況下非常有用，例如在對準大型渦輪機時。

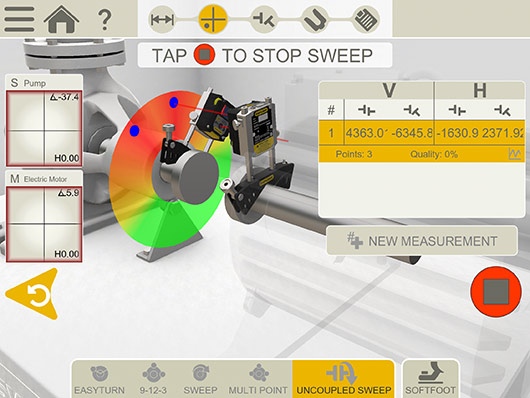

軸對中方法 5：非耦合掃描

顧名思義，這里有一種方法可以讓您測量需要對齊非耦合的機器。一次旋轉一個軸/單元，讓光束通過另一個（靜止）單元。當一個單元通過另一個單元時，該值會自動記錄下來，然后靜止的單元移動到下一個位置。您可以在轉彎的任何地方開始并記錄無限數量的讀數。
