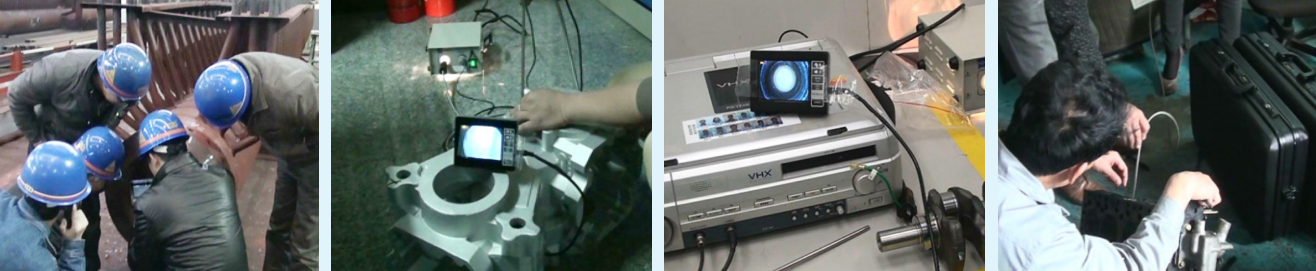

應用廣泛：涵蓋管道容器、型腔箱體、機械加工孔等部位的內部檢查。
全部可使用視頻觀察，可根據需要，進行錄像、拍照、圖像測量。
采用CCD攝像頭、均可使用LED燈照明。
| TBS工業內窺鏡 | ||||||
| 型號 | TBS-CN系列 | TBS-V系列 | TBS-LIV系列 | TBS-FIV系列 | ||

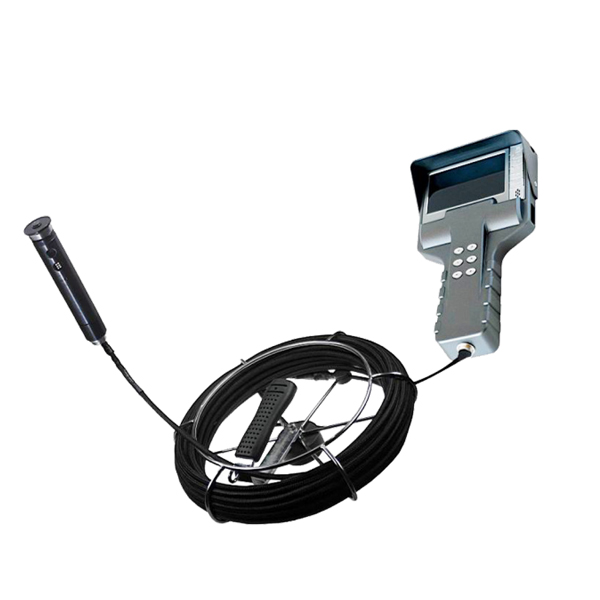

| 結構 | 探頭、線、顯示控制三部分插拔連接，整體便攜。 | 探頭、線、顯示控制三部分一體，整體便攜 | 透鏡式硬管鏡、光源箱、視頻轉接頭、顯示屛四部分插拔連接，適合固定工位檢查 | 全光纖軟管鏡、光源箱、視頻轉接頭、顯示屏四部分插拔連接，適合固定工位檢查 | ||
| 鏡頭規格 | CN50A 鏡頭外徑50mm。 內置CCD 攝像頭； 45萬像素； 可電動變倍變焦（圖像可拉近景遠景）； 前置LED照明、可電動調光。 | CN22ES 鏡頭外徑22mm。 內置CCD 攝像頭； 45萬像素； 可電動調焦（圖像不可拉近景遠景，但可調節清晰度）； 前置LED照明、可電動調光。 | VX4 鏡頭外徑6mm及以上可選。 內置CCD 攝像頭； 45萬像素； 定焦鏡頭焦距10 ～100mm； 前置LED照明、可電動調光。 | VX1 鏡頭外徑6mm及以上可選。 內置CCD 攝像頭； 18萬像素； 定焦鏡頭焦距10 ～100mm； 前置LED照明、可電動調光。 | 透鏡硬管鏡； 硬管外徑4.2mm及以上可選； 外接視頻轉接頭； 光源箱為鹵素冷光源和LED光源可選。 | 全纖維軟管鏡； 軟管外徑4.2mm及以上可選； 外接視頻轉接頭； 光源箱為鹵素冷光源和LED光源可選。 |
| 鏡頭動作 | 電動控制 全向轉動（徑向220°、軸向360°）。 | 電動控制 軸向360°轉動。 | 手動旋鈕、四項擺頭（6mm為兩向擺頭）。 | 硬管不擺頭 | 手動旋鈕，6mm及以下為兩向擺頭，8mm及以上為四向擺頭。 | |
| 線長 | 可定制 | 建議不超過2.5米，如需加長，可定制。 | ||||
| 支撐架 （可選） | 由于管道容器（包括罐體）的直徑較大、且需要較深的的探測深度，因此，支撐架可將探頭架起，減少摩擦、并保證探頭始終行走在軸線上。 手推式和電動爬行式兩種可選。 | 一般無需支撐架。 | ||||
| 應用 | TBS-CN、TBS-VX4系列主要用于具備一定口徑、探測深度較大的管道容器、罐體的內壁檢查、焊縫檢查； TBS-VX4、VX1系列主要應用于50mm以下口徑探測深度5米以內的管道、開口小但內部空間大的型腔、箱體的內部結構、內壁或焊縫檢查。 | TBS-LIV系列主要用于機械加工直孔的內壁粗糙度檢查，比如，曲軸的通油孔； TBS-FIV系列主要用于帶一定彎道的機械加工孔的內壁檢查。 | ||||
| 可選件 | 測量軟件?？蓽y(cè)量圖像的尺寸、面積，并形成報告。需定制。 | |||||
