粗糙度儀配件絲桿升降,平臺上設置V型槽,用來測量形狀較小的工件,可提高測量精度。
TIME?3220T測量平臺

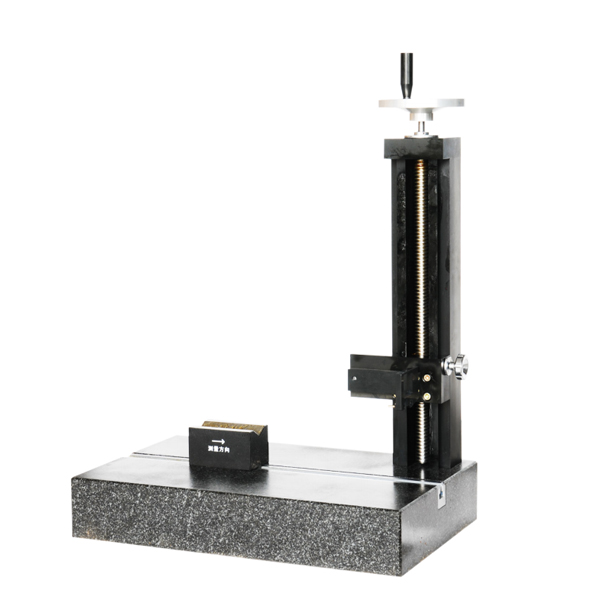

ETA620測量平臺
絲桿升降,平臺上設置V型槽,用來測量形狀較小的工件,可提高測量精度。
花崗巖平臺工作面精度:00級(平面公差值3μm )
花崗巖平臺大小尺寸:400mm×250mm×70mm
垂直升降高度:300±1mm
升降回程誤差:≤手輪旋轉1/6圈

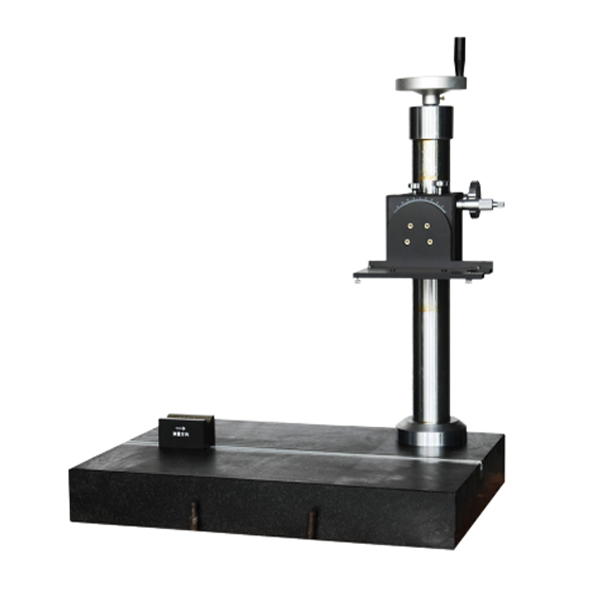

ETA650測量平臺
垂直方向上的升降高度:300±1mm(微調由儀器上的可調支架完成)
垂直方向上的旋轉角度:±45
回程誤差:不大于手輪的1/6圈
平臺的平面度:00級
花崗巖平臺尺寸:600mm×420mm×80 mm
總高度:695mm

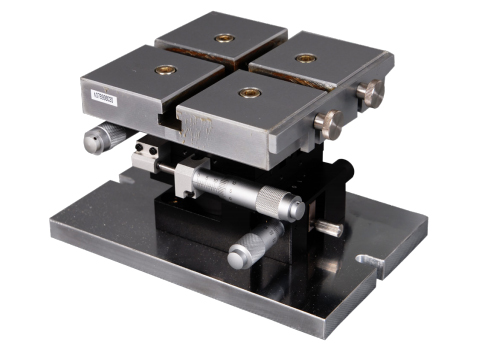

TA631微調平臺
X—Y平面轉角。
調整范圍:X向±12.5mm Y向±12.5mm
旋轉角度:粗調 360 微調±5
