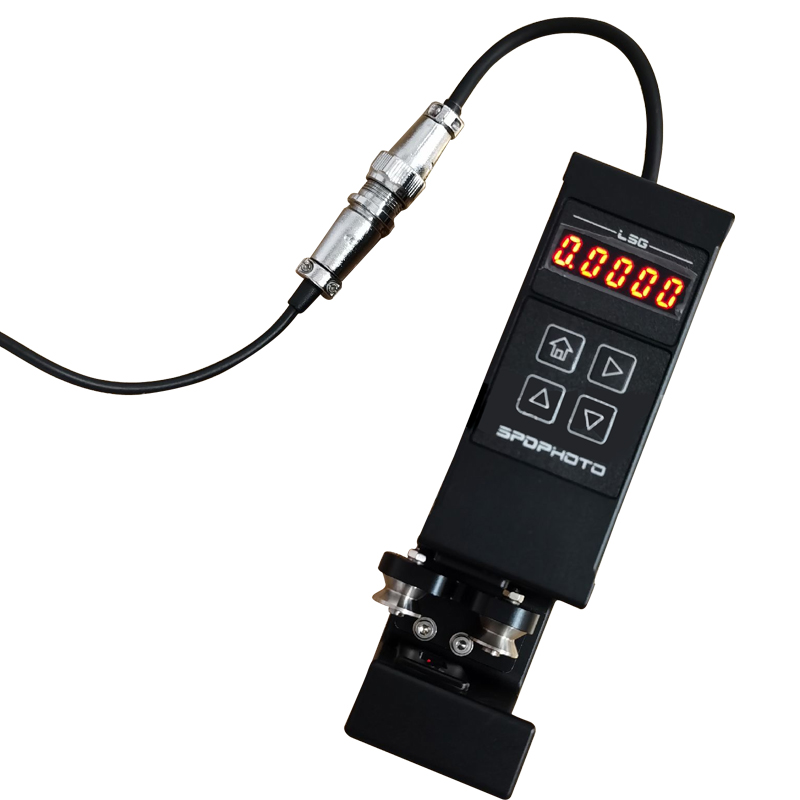

雙向激光測徑儀SQ-60XY
激光雙向測徑儀,是采用激光掃描原理進行非接觸在線測量的高精度測量裝置,它在兩個方向(即X軸和Y軸)同時測量外徑,適用于金屬線材料、玻璃管、膠管、電線電纜等外徑的測量和控制,雙向同時測量,平均值顯示,克服了單向測徑儀無法測量不圓體的缺點,可同時顯示線材、管材的外徑和不圓度.
| 型號 | LDM-25XY | LDM-50XY | LDM-60XY | LDM-100XY |
| 測量范圍 | 0.2-20mm | 0.2-45mm | 0.2-55mm | 0.2-95mm |
| 精度* | ±0.001mm | ±0.002mm | ±0.002mm | ±0.002mm |
| 重復性* | 0.5μm | 0.5μm | 0.5μm | 0.5μm |
| 分辨率 | 0.001mm | 0.001mm | 0.001mm | 0.001mm |
| 外形尺寸 | 420x400x85mm | 420x400x85mm | 380x380x60mm | 590x620x97mm |
| 測量單位 | mm | |||
| 工作電壓 | -220V±15%,50~60HZ | |||
| 工作溫度 | -10-40℃ | |||
| 工作濕度 | <85%RH | |||
| 測量頭數字接口 | 標準:RS485可接:RS232/USB | |||
| 通訊協議支持 | Modbus/Profibus | |||
| 預制功能 | 標稱值設定，上差設定，下差設定，超差報警設置 | |||
| 圓度測量 | 是 | |||
| 透明體測量 | 可選 Option | |||
| 串口輸出 | RS485 | |||
| 模擬量輸出 | 16 位±10V 直流輸出 | |||
| 繼電器輸出 | 2組(上差和下差輸出) | |||
