SKF皮帶輪對中儀
SKF 皮帶對中儀常用于發電廠、回收設施、化工廠和食品飲料生產。
皮帶傳動的應用范圍很廣，包括暖通空調、泵裝置、造紙廠、面粉廠、車床、銑床和輸送機。鏈輪驅動通常用于農業機械、壓縮機和發動機凸輪軸對齊。

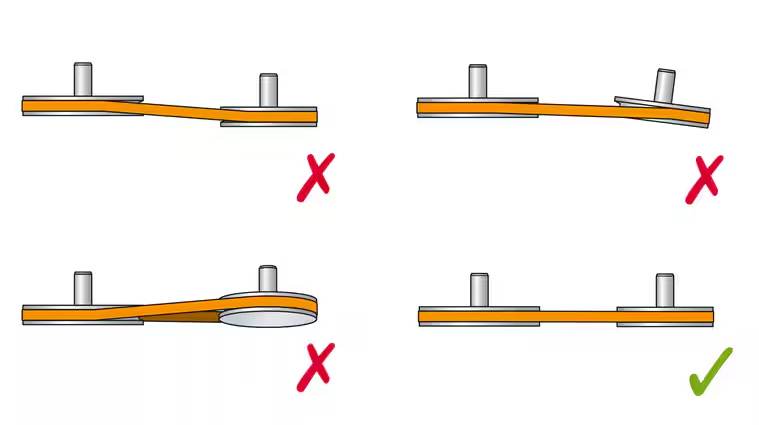

準確對中皮帶傳動和鏈條傳動有助于減少皮帶、滑輪、鏈條以及鏈輪的磨損。除了延長皮帶和滑輪的壽命外，精確對對中可以減少機器的振動。它通常可以帶來的好處包括提高機器性能，減少非計劃停工時間和降低能源成本。
| 型號 | TKBA 40 | TKBA31 | TKBA 21 | TKBA 11 | |
| 傳送器單元 | 激光類型 | 紅色激光二級管 | 綠色激光二級管 | 紅色激光二級管 | 紅色激光二級管 |
| 激光 | 1 個內置 2 級激光，<1 mW，632 nm | 1 個內置 2 級激光，<1mW，520nm | 1 個內置 2 級激光，<1mW，635nm | 1 個內置 2 級激光，<1mW，635nm | |
| 激光線長度 | 3 m | 2.4 m | 2.4 m | 2.4 m | |
| 測量精度補償 | 優于 0.5 mm | 優于 0.5 mm | 優于 0.5 mm | 優于 0.5 mm | |
| 測量距離 | 50 mm 至 6m | 50 mm 至 6 m | 50 mm 至3m | 50 mm 至 3 m | |
| 工作控制 | 激光開關 | 激光開/關 | 激光開/關 | 激光開/關 | |
| 軸承座材料 | 鑄壓鋁 | ABS + 2K 和鋁基噴塑漆 | ABS + 2K 和鋁基噴塑漆 | ABS + 2K 和鋁基噴塑漆 | |
| 接收器單元 | 軸承座材料 | 鋁 | ABS | ABS | |
| 夾具 | 安裝 | 磁力, 溝槽固定（可選側適配器 TMEB A2） | 磁性，側面安裝 | 磁性，側面安裝 | 磁性，側面安裝 |
| V 形導向裝置 | 尺寸 1：22 mm，短桿（3 對） | ||||
| 尺寸 2：22 mm，長桿（3 對） | |||||
| 尺寸 3：40 mm，短桿（3 對） | |||||
| 尺寸 4：40 mm，長桿（3 對） | |||||
| 電池 | 2 節 AAA 堿性 IEC LR03 | 3 節 AAA 堿性 IEC LR03 | 3 節 AAA 堿性 IEC LR03 | 3 節 AAA 堿性 IEC LR03 | |
| 工作時間 | 連續使用 20 小時 | 6 小時（連續使用） | 32 小時（連續使用） | 32 小時（連續使用） | |
| 操作要求 | 工作溫度 | 0 至 40 °C | 0 至 40 °C | 0 至 40 °C | 0 至 40 °C |
| 存儲溫度 | - 20 至 +65 °C | - 20 至 60 °C | - 20 至 60 °C | - 20 至 60 °C | |
| 相對濕度 | 10 至 90% 非冷凝 | 10 至 90% 非冷凝 | 10 至 90% 非冷凝 | 10 至 90% 非冷凝 | |
| 防護等級 | IP 40 | IP 40 | IP 40 | IP 40 | |
| 標定證書 | 兩年有效期 | ||||
| 尺寸 | 傳送器單元 | 70 × 74 × 61 mm | 98 x 97 x 52 mm | 98 x 97 x 52 mm | 98 x 97 x 52 mm |
| 接收器單元 | 96 × 74 × 61 mm | 40 x 25 mm | 被動目標：40 x 25 mm | ||
| 手提箱尺寸 | 260 × 85 × 180 mm | 360 x 110 x 260 mm | 360 x 110 x 260 mm | 260 × 85 × 180 mm | |
| 重量 | 傳送器單元 | 320 g | 250 g 包括電池 | 250 g 包括電池 | 250 g 包括電池 |
| 接收器單元 | 270 g | 35 g | 35 g （3 個） | ||
| 總重量 | 1.2 kg | 1.88 kg | 1.62 kg | 0.84 kg | |
| 儀器箱組件 | 1 個 TKBA 40 傳送器單元 | 2 個 TKBA 31 變送器/接收器單元 | 2 個 TKBA 21 變送器/接收器單元 | 1 個 TKBA 11 變送器單元 | |
| 1 個 TKBA 40 接收器單元 | 3 個 TKBA TARGET 被動目標 | 6 節 AAA 電池 | 3 個 TKBA TARGET 被動目標 | ||
| 2 節 AA 電池 | 6 節 AAA 電池 | 1 份紙質使用說明 | 3 節 AAA 電池 | ||
| 4 種尺寸的 V 型導向裝置，每種 3 個 | 3 個皮帶張力測試儀（15 至 70 kg、50 至 150 kg 和 150 至 300 kg） | 1 份紙質使用說明 | |||
| 1 份紙質使用說明 | 1 個皮帶輪量規 | ||||
| 1 份標定證書 | 1 份紙質使用說明 |
