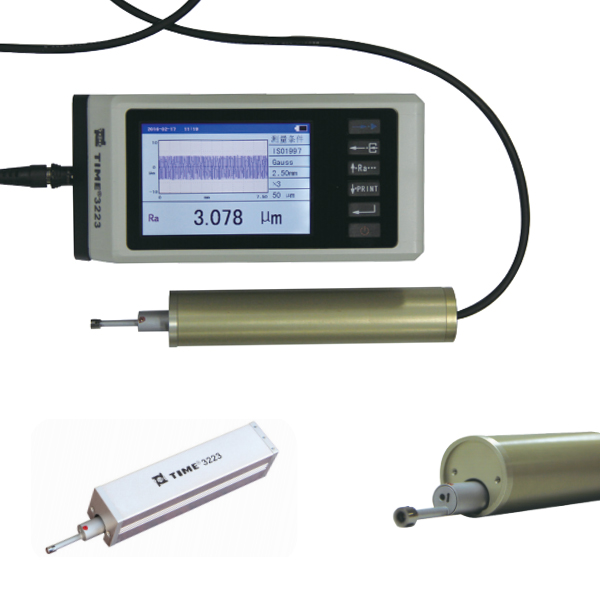

便攜式粗糙度儀TIME3223它適用于生產現場、實驗室、計量室，可測量多種機加工零件的表面粗糙度，根據選定的測量條件計算相應的參數，在液晶顯示器上清晰地顯示出全部測量參數和輪廓圖形。
便攜式粗糙度儀TIME3223主要功能：
● 高精度電感傳感器。
● 兼容IOS1997、ANSI、JIS2001標準。
● TFT液晶，可顯示全部參數與圖形。
● 連接時代TA230打印機，可打印全部參數及輪廓圖形
● 內置標準RS232接口、USB接口。
● 兩種關機方式：手動關機、自動關機。
● 分體化設計，驅動器體積小，使用方便。
測量參數
| Ra 、 Rp 、 Rv 、 Rt 、 Rz 、 Rq 、 Rsk 、 Rku 、 Rc 、 RPc 、 RSm 、 Rmr （ c ）、 tp 、 Rmr 、 Rpm 、 Rz1max 、 RzJIS 、 Rmax 、 Htp 、 R δ c 、 R △ q 、 R △ a 、 Rk 、 Rpk 、 Rvk 、 Mr1 、 Mr2 、 A1 、 A2 Pa 、 Pp 、 Pv 、 Pt 、 Pz 、 Pq 、 Psk 、 Pku 、 Pc 、 PSm 、 Pmr （ c ）、 Pmr 、 Pz1max 、 PzJIS 、 P δ c 、 P △ q | |
傳感器 | 檢測原理 | 電感式 |
測量范圍 | 400μm | |
針尖半徑 | 5μm | |
針尖材料 | 金剛石 | |
觸針測力 | 4mN | |
觸針角度 | 90° | |
導頭縱向半徑 | 45mm | |
最大驅動行程 | 19mm | |
量程和分辨力 | 量程 | 分辨力 |
± 25μm | 0.001μm | |
± 200μm | 0.008μm | |
波方式 | 2RC 、 GAUSS | |
取樣長度 | 0.08mm ， 0.25mm ， 0.8mm ， 2.5mm | |
評定長度 | 1L ~ 5L （可選， L 為取樣長度） | |
示值誤差 | ± 10% | |
示值重復性 | ≤ 6% | |
工作環境 | 溫度： 0 ℃ ~ 40 ℃ 濕度：＜ 90% RH | |
外形尺寸及重量 | 主機： 155.4mm × 75mm × 53mm ，約 580g 驅動器：Ф 26mm × 132.5mm ，約 179g | |
電源 | 內置電池：鋰離子充電電池 電源適配器：輸入： 100V ~ 240VAC ， 50/60Hz 輸出： 9V ， 3A | |
標準配置 | 主機、傳感器、驅動器、充電器、樣塊、前后護套、探桿（ 4 根） | |
