粗糙度儀用于測量深槽 內孔 外圓機加工零件表面留下痕跡的深淺、疏密、形狀和紋理。
● 測量參數:Ra、Rp、Rv、Rt、Rz、Rq、Rsk、Rku、Rc、RPc、RSm、Rmr(c)、tp、Rmr、Rpm、Rz1max、RzJIS、Rmax、Htp、Rδc、R△q、R△a、
Pa、Pp、Pv、Pt、Pz、Pq、Psk、Pku、Pc、PSm、Pmr(c)、Pmr、Pz1max、PJIS、Rδc、P△q、Rk、Rpk、Rvk、Mr1、Mr2、A1、A2。
● 高精度電感傳感器。
● 2RC、GAUSS濾波方式;
● 兼容ISO1997、ANSI、JIS2001標準。
● TFT液晶,可顯示全部參數及圖形。
● 可存儲10組圖形及數據。
● 連接時代TA230打印機,可打印全部參數及輪廓圖形。
● 內置標準RS232接口、USB接口。
● 簡體中文、繁體中文、英文顯示。
● 自動關機。
● 一體化設計,使用方便。

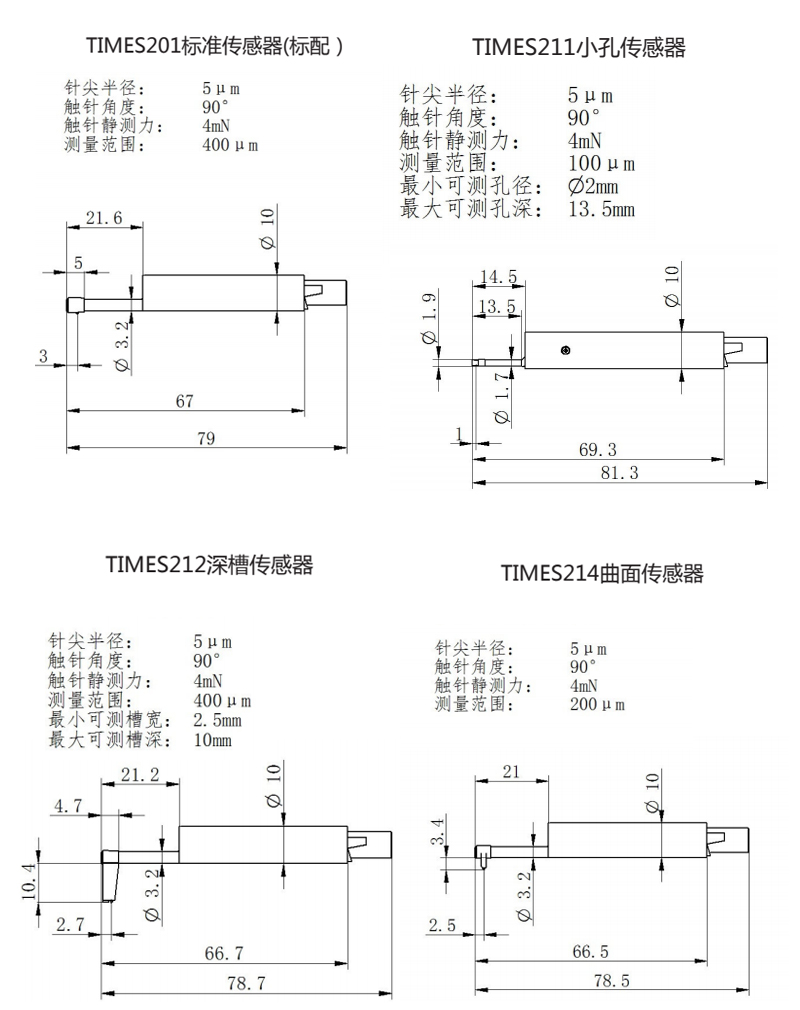

傳感器測量范圍 400um
傳感器針尖半徑 5um/2um
傳感器針尖材料金剛石 金剛石
傳感器觸針測力 4mN/0.75mN
最大驅動行程 19mm/0.748inch
驅動速度
當取樣長度=0.08mm Vt=0.25mm/s
當取樣長度=0.25mm Vt=0.25mm/s
當取樣長度=0.8mm Vt=0.5mm/s
當取樣長度=2.5mm Vt=1mm/s
返回時 V=1mm/s
示值誤差: ≤±10%
示值重復性: ≤6%
取樣長度: 0.08mm,0.25mm,0.8mm,2.5mm可選
評定長度 :1L-5L(可選),L為取樣長度
粗糙度儀TIME3220測量范圍
自動 分辨力:0.001um、0.008um
±50um 分辨力:0.001um
±200um 分辨力:0.008um
電 源 :鋰離子充電電池1塊/電源適配器
外形尺寸和重量: 155.4mm×75mm×56mm,約760g
粗糙度儀TIME3220配置:
標準傳感器 1支
傳感器護套 1件
主機 1臺
支架 1件
標準樣板 1塊
起子 1把
電源適配器 1個
通訊電纜 1根
