某地方一位客戶在注意到紙張生產過程中的產品起皺和跟蹤問題后，讓我們提供可靠性的停工服務，以修復其工廠的卷紙機。

  技術工程師在執行調整服務時，在一臺紙機上測量了所有三個壓片部分。在不到12小時的時間里，團隊工程師進行了測量，并與工廠的機械師一起工作，對被認為對正確至關重要的軋輥進行調整。

  結果：客戶非常高興采取了這一行動。但在調查結果之前，需要一些背景來說明為什么在造紙行業中保持輥對齊如此重要。

背景

 在這個競爭激烈的行業中保持領先地位至關重要。生產高質量的紙張需要具有多個交織系統的復雜機器協調工作。

  同樣重要的是軋輥對齊維護，或者能夠在指定的公差內將軋輥與參考軋輥對齊。正確對齊的機器軋輥通過減少紙張破損、起皺、跟蹤問題、過早軸承磨損等，減少了材料和維護方面的支出。

  從歷史上看，在工業中，軋輥對齊并沒有像其他預防性維護技術那樣得到重視。然而，過度的軋輥錯位與產品質量下降和不定期停機直接相關。

  在機器運行期間檢測不對中可能是很棘手的。鑒于對機器運行時間的要求很高，包括需要一次24/7周地運行機器，了解在錯位機器中視覺檢測到的常見癥狀是有用的。

其中包括：

①產品追蹤困難

②伸縮式輥

③毛氈/鋼絲拉伸不均勻

④產品厚度不均勻

⑤滾子軸承的應力和應力

  其中許多跡象過于嚴重，不容忽視。維護不當?shù)臋C器可能導致部件故障、永久性機器損壞，最壞的情況是員工受傷和死亡。

  到目前為止，許多紙制品制造商自己使用工具和技術來解決他們的滾筒對齊問題：

①鉛錘，已經使用了數千年，是一種簡單但原始的測量方法。它不能提供今天所需的精度，也沒有這種技術的數字閱讀或報告。

②光學儀器更先進，但需要視線才能進行測量。其他因素可能會扭曲使用光學設備收集的數據的準確性，包括空氣溫度、濕度、輥的可訪問性和用戶的技能水平。此外，與光學設備的校準過程需要大量的機器停機時間。即使是最先進的設備也可能需要幾天甚至幾周的停機時間才能完成所有必要的測量。

  Prüftechnik是Fluke可靠性的一部分，設計和開發了一種創新的非光學技術，以抵消其他輥對準方法的限制。

該系統是一種獨特的、專有的手持設備，包含三個環形激光陀螺，每個軸有一個陀螺。由于環形激光陀螺是一種軍用技術，其使用受到高度限制。因此，我們提供Paralign作為一項服務，而不是一種購買設備。

  為了進行測量，用戶在軋輥上滑動齒輪，使其與軋輥周長至少相差20度。結果數據立即通過藍牙傳輸?shù)焦P記本電腦，并顯示可視化讀數。通常由客戶選擇一個參考輥，并將其他輥的偏移量與參考輥進行比較。在測量過程中或之后，參考輥可以在任何點進行更改。當服務完成后，客戶將收到一份完整的報告，其中包括初始和最終調整結果。

  圖1，是Paralign軟件生成的可視化報告。每個輥的錯位都由一個紅色圓圈和一個綠色圓圈代表。綠色圓圈代表軋輥的操作方，而紅色圓圈代表機器方。視覺中的藍色圓圈是活動的參考輥。

  該圖中被確定為“良好對齊”的輥位于與參考輥相對的負水平位置0.001〃。垂直而言，機器側比操作員側低0.012〃。要調整這個輥，請在機器側的軸承下方放置一個墊片。

  在這種情況下，我們可以假設軋輥落在選定的公差范圍內。標記為“不對中”的輥子在機器側較低0.069，而在負水平位置也較低0.001。這卷被認為超出了目標公差，應調整以改善機器的條件。

通過升高機器側或降低操作員側來糾正該輥的對齊。重要的是，在進行每一次潛在的對準校正之前，都要進行分析，以確保它不會損害附近的機器結構。如果上述滾筒的驅動側連接到齒輪箱和電機，則可以更容易地在滾筒的操作側進行調整。

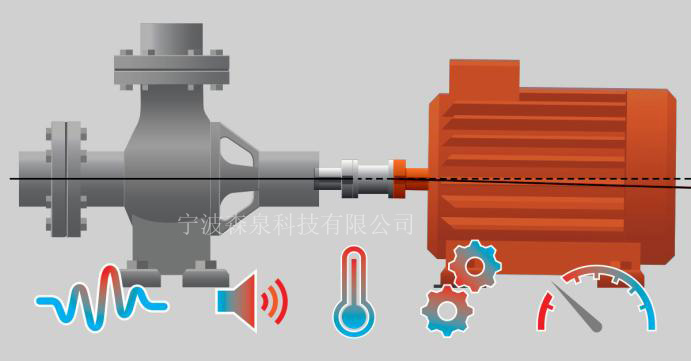

注：最佳維護做法將包括在對連接部件（例如，滾筒、齒輪箱、發動機等）進行任何調整時測量這些部件之間的軸對齊。

挑戰

回到我們魁北克客戶的情況。下圖說明了在工廠的新聞部分發現的錯位。

圖1.2顯示了第二新聞部分的初始數據。輥30和29分別標記為拉伸輥和導向輥。這些滾筒易于在機器正常運行期間移動。客戶認為這些卷軸的對齊并不關鍵。

鋼絲或產品包裝最多的滾筒對機器的影響最大，應適當調整。底輥被選為新聞部分的參考，因為它是固定的，移動非常困難。其他卷軸通常比調整時緯度更高。

羅爾斯35、32、31和27被客戶認為是關鍵，因此進行了調整。對齊的差異很快就顯現出來了。圖1.3中的最終圖像的紅色明顯低于初始圖像，表明不太對齊。

35和32卷很容易調整。第31卷的垂直位置提出了一些挑戰。對周圍框架的物理限制不允許在服務時間框架內輕松調整。

由于身體限制，第27卷不能在耐受范圍內移動?？蛻魶Q定，調整或以后可以進行進一步的機器改造不是至關重要的。

輥28表面的過度磨損對輥面造成永久性損壞，無法獲得測量值。一旦新軋輥有庫存，就計劃更換損壞的軋輥。

結果

項目完成幾周后，客戶告知Pruftechnik，其產品質量有所提高，由于停工服務，跟蹤問題消失了。他們還對Paralign的速度和服務表示滿意。

Prüftechnik工程師能夠在一天內癱瘓地測量和調整多個新聞部門。使用其他技術可能需要幾天的時間，數據也不準確。

在一個如果機器不工作就會損失大量資金的行業中，平行是軋輥對準的明確選擇。
