電池極片軋輥鍍鉻硬度計
電池極片軋輥鍍鉻硬度計
測量軋輥,螺桿,風電等有鍍鉻,鍍銅,滲碳,滲氮層試樣的電鍍層硬度。
1、洛氏硬度計、布氏硬度計、維氏硬度計,產品太大無法直接測量,需要對產品切割后測量,效率低,檢測后產品只能報廢,在實際工作中這種測試方法不適用于批量檢測。
2、便攜里氏硬度計采用里氏沖擊原理測量產品硬度,對測量工件的大小和重量要求較高,只能測量大型和中型工件(理論要求5kg),不能測量異形工件和較小工件、薄工件(包括電鍍層、噴涂層、氮化層等工件表面),因此也無法用里氏硬度檢測軋輥鍍鉻硬度。
檢測設備管控軋輥鍍鉻硬度,效率高 無損的硬度測量解決方案。
測量電池極片軋輥鍍鉻硬度
1、材料質量評估:硬度測量可以幫助評估軋輥的材料質量。高硬度通常表示材料更堅硬,具有更好的耐磨性和耐用性。
2、軋輥性能評估:通過測量軋輥的硬度,可以評估其性能特征,例如其能否承受高壓力和重負荷的能力。硬度越高,軋輥通常越能夠承受較大的壓力和負荷。
3、鍍鉻質量檢查:鍍鉻是一種常用的保護性涂層,可提供軋輥表面的耐磨性和防腐蝕性。通過測量鍍鉻層的硬度,可以評估其質量和厚度,確保其具有足夠的保護性能。
4、質量控制:硬度測量是質量控制的重要環節,可以用來確保軋輥制造過程中的一致性和標準化。通過定期測量硬度,可以檢測任何不合格的軋輥,并采取適當?shù)拇胧┻M(jìn)行修復或替換。
解決方案:
根據客戶當前的面臨的挑戰,我們決定使用超聲硬度計對試樣進行測量。
電動超聲硬度計單次測量的時間約是4秒/次,比臺式洛氏硬度計測量效率提高了17倍以上,比臺式維氏硬度計測量效率提高了40倍以上。

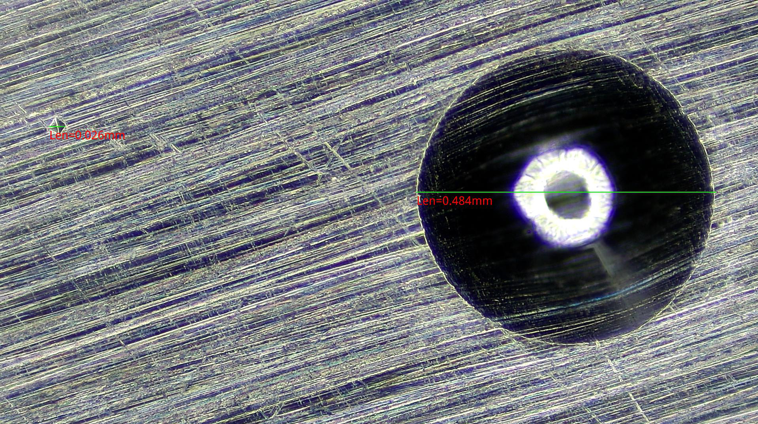

電動超聲硬度計測量后壓痕直徑是0.026mm,洛氏硬度計測量后壓痕直徑0.484mm(壓痕見圖2),用超聲硬度計測量后不影響用戶后續的裝配使用。
電動超聲波硬度計采用小負荷的試驗力,可以在標定后,不損壞工件的前提下對電池極片軋輥鍍鉻硬度進行批量測量,有效保障產品的生產質量。
高清顯微鏡放大412倍觀察壓痕和測量壓痕直徑
測試結果

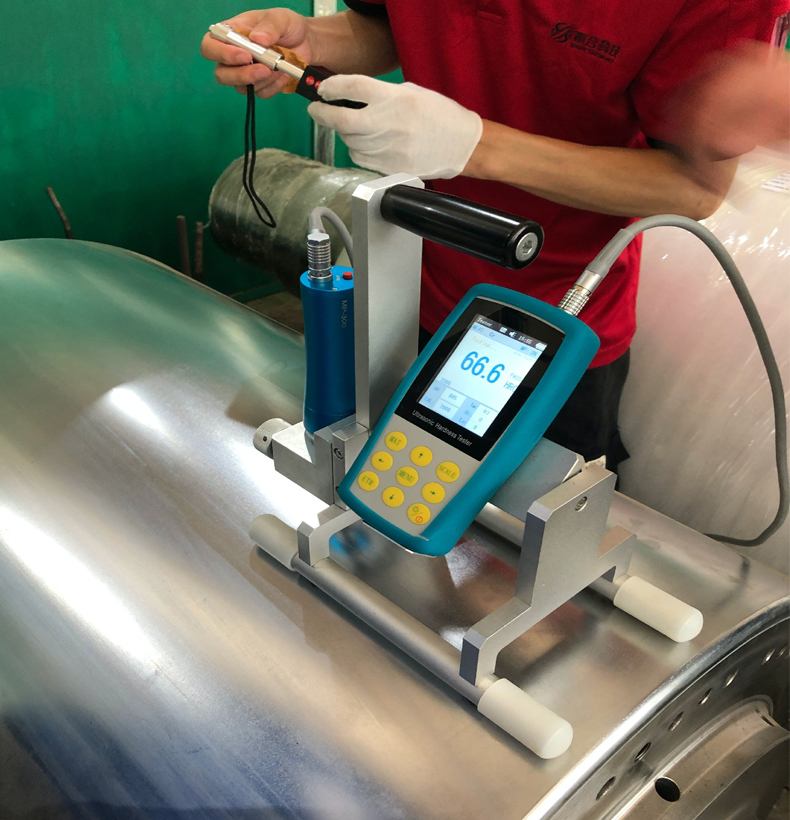

超聲硬度計測量軋輥試樣的數據統計及分析。
用SU-300M測試5次HRC硬度值,試驗力20N | |||||||
測試次數 | 1 | 2 | 3 | 4 | 5 | 平均值(HRC) | 重復性(HRC) |
硬度值 | 66.6 | 66.5 | 67.0 | 66.7 | 66.5 | 66.7 | 0.5 |
注:紅色字體標注的值為同一試樣測量6次的最大值和最小值。
測試結果
通過以上數據分析,得出以下結論:
超聲波硬度計操作簡單、穩定性高,只需要制備好與所測試產品同樣材質的表面處理樣塊,可以實現精準的硬度測量。
超聲波硬度計具有速度快、便攜帶、精度高等優點,可以解決很多不規則、大型工件、及臺氏硬度計無法測試的工件,可用于大批量成品工件的現場硬度全檢,也不用擔心硬度檢測后造成產品報廢的問題。
超聲波硬度計采用小負荷的試驗力,可以測量里氏硬度計所不能測量的較薄工件,如薄板、薄壁管道、電鍍層、噴涂層、滲氮表面、滲碳表面、等表面硬度,測試后不會在工件表面留下可見壓痕,因此,適用于對產品表面要求無損傷的高端用戶,可以在不損壞成品的前提下進行硬度測量。
搭配SPC數據處理軟件,支持在線數據與歷史數據進行接收統計,可視化的測量數據,直觀的圖標顯示,可設定上下限,突出異常,支持保存和導出報告,測試數據可追溯。
超聲硬度計為現代工業生產提供了現場硬度測試解決方案,在提升企業品控的同時,減少企業損耗,增加了企業的利潤。
電動超聲硬度計特點:
1、精度高:測試精度可達HV: ±3% HV,HR:±1.5HR,HB: ±3%HB;
2、壓痕?。喝庋蹮o法直接觀測,需要用高倍金相顯微鏡才能發現;
3、速度快:測試結果在6秒內輸出,比顯微硬度計效率提高了20倍;
4、大屏幕:3.2″的彩色屏幕上直接顯示當前測量值、最大值、最小值、平均值和硬度轉換值;
5、操作簡便:只需輕輕一鍵操作,就可快速出測試結果;
6、無線打印:支持無線藍牙打印和數據傳輸
