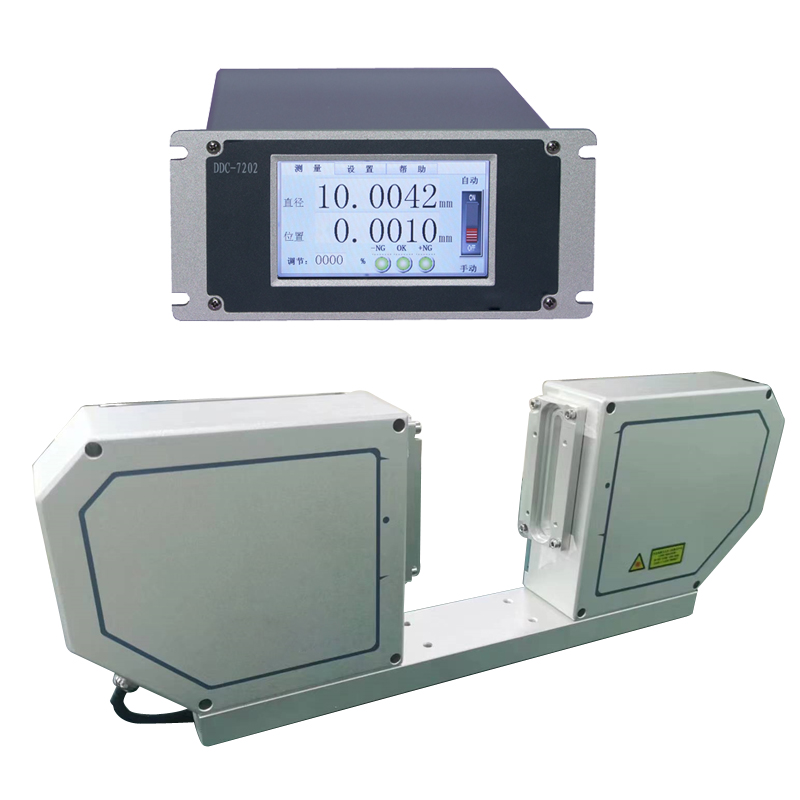

電機軸外徑跳動檢測儀

是一種用于測量材料外徑和跳動的儀器。它利用激光掃描原理進行非接觸在線測量，主要應用于各種電線、電纜、管材，軸類的生產線中，對外徑進行測量并調節擠出機螺桿速度或牽引機速度，達到控制外徑的目的，也可應用于加工工件的外徑和其他尺寸測量。采用偏擺儀的操作原理，實現數據數字化，測量數據通過PLC反饋，實現自動化生產線。

軸跳動測量是指測量旋轉軸在回轉過程中其端面或徑向距離的變化，是衡量旋轉軸精度的重要指標之一。

根據測量方式的不同，圓跳動又分為徑向圓跳動和端面圓跳動，其中徑向圓跳動公差帶是垂直于基準軸線的任一測量平面內，半徑差為公差值，且圓心在基準軸線上的兩個同心圓之間的區域；端面圓跳動公差帶是在與基準軸線同軸的任一直徑位置的測量圓柱面上，母線方向?qū)挾葹楣钪档膱A柱面區域。

全跳動也分為徑向全跳動和端面全跳動，徑向全跳動公差帶是半徑差為公差值，且與基準軸線同軸的兩圓柱面之間的區域；端面全跳動公差帶是距離為公差值，且與基準軸線同軸的兩圓柱面之間的區域.

我們的激光外徑跳動主要用于測量徑向跳動，不過可以通過加裝傳感器的方式同步實現。

產品型號：LDM1070

測量范圍：0.3-65mm

測量精度：±0.002mm

測量方式：激光掃描法

激光器：紅色可視半導體激光器

激光器輸出功率：〈2mW

工作電壓：～220V±15％  50--60Hz

工作溫度：－10～40℃

環境濕度：<85％RH

工作方式：連續

耗   電：<30W
