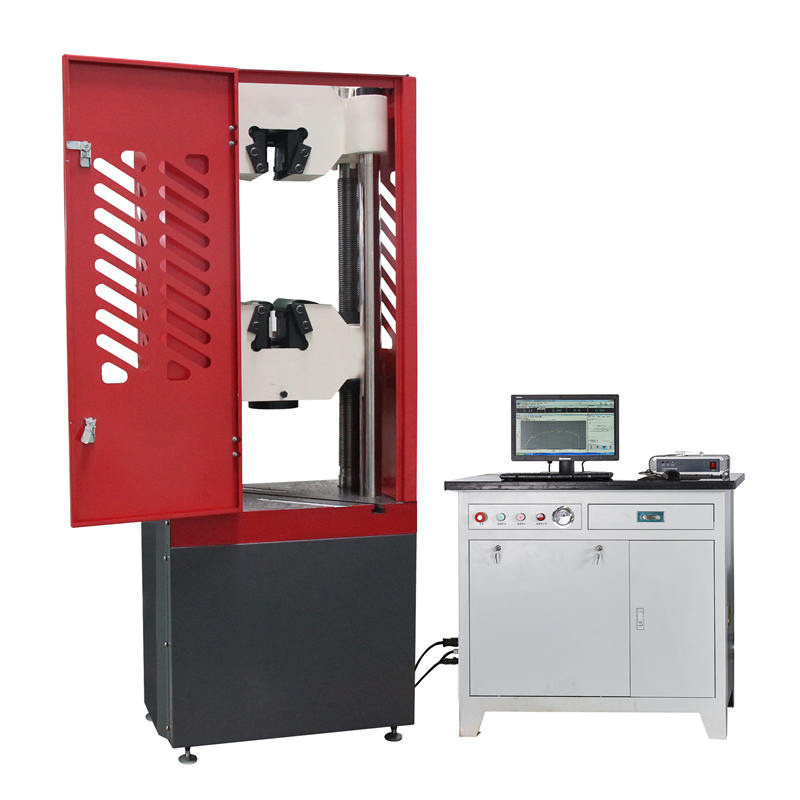

微機控制電液伺服萬能試驗機XBY4605S

按照相應標準實現對金屬或非金屬材料的拉伸、壓縮、彎曲、剪切等類型的試驗, 軟件可以自動求取ReH (上屈服強度)、ReL(下屈服強度)、Rp0.2(規定非比例延伸強度)、Rt0.5(規定總延伸強度)、Rm(抗拉強度)、E(彈性模量)等參數。根據GB及ISO、JIS、ASTM、DIN等國際標準進行試驗和提供檢測數據。可以進行材料或產品的工藝合格性能驗證試驗。

各種材料及其制品在各種環境和模擬狀態下的物理性能、機械性能、工藝性能、結構抗震強度以及材料與構件內外缺陷的重要儀器設備?？蓪?shí)現等速率加荷、等速率變形、等速率位移、等速率應變等閉環控制, 在試驗過程中三種控制方式可以按照設定程序平滑切換。

微機控制電液伺服萬能試驗機XBY4605S技術特點與優勢：

1．主機采用流線型外觀造型設計，油缸下置，各部件設計強度分布合理，整體組合科學、大氣、美觀，自主噴漆工藝，可根據客戶需求定制噴漆效果和顏色，以配合客戶現場環境；

2．上下夾頭中心線與試驗機拉力軸線同軸度為8%（大大優于國標小于15%的要求）；

3．試樣的夾緊為液壓驅動。上、下橫梁設置內置式夾緊小油缸，比外置式夾緊油缸安全、可靠、壽命長、不滲油、外形美觀。

4．試樣夾緊力隨試驗力增大而增加，試樣夾持牢靠；

5．液壓系統采用伺服閉環控制，配置高響應性的進口伺服閥，能夠?qū)崿F(xiàn)全自動精確控制；

6．液壓系統設計充分考慮了節能、可靠、安全和環保。采用壓差式節流調速伺服隨動系統，系統工作壓力隨著負載的變化自動調整，減少系統發熱，節省能源。各部件均采用符合環保要求的元件；

7．高壓齒輪泵與電機直連式結構，結構緊湊，運行平穩，噪音低于70dB；

8．通過隨機標定后試驗中不受外力影響，可保證試驗過程和參數的準確性。拉伸、壓縮等試驗傳感器受力方向一致。標定、校準簡單、方便；

9．選用質量上等的高壓軟管和接頭體，確保無泄露現象的發生；

10．配置高性能智能化全數字控制器，采用全數字PID調節，配以獨立式伺服放大器、測控軟件及數據采集和處理軟件，可實現等速率試驗力、等速率油缸位移、等速率應變等多種閉環控制模式，并可實現不同控制模式的平滑切換；

11．測控系統配置多功能試驗軟件包，采用VXDs高速數據采集技術，實現多通道數據的高速采集；可按不同試驗方法要求分析處理試驗結果，具備人機交互編程控制功能，方便添加新的試驗標準 ；具有強大的圖形操作功能，可實時顯示繪制試驗曲線和顯示試驗數據，具有曲線縮放、圖形放大、截取功能，光標跟隨顯示功能。具有完整的試驗曲線、試驗數據的儲存功能；具有單件試驗報表輸出和批量試驗報表輸出打印功能；

12．具有網絡接口，可實現數據聯網和遠程控制功能；

13．安全保護裝置：具有試驗力過載、超設定、斷電、活塞到達極限位置等保護功能。

多功能試驗軟件包：

計算機屏幕顯示試驗力、油缸位移、加載速率、變形試驗數據，繪制時間-試驗力/變形、變形-試驗力等多種試驗曲線；自動進行數據處理，數據處理方法滿足GB228-2010標準要求，

如上下屈服點、最大力點、各類規定非比例應力點、各類規定全伸長應力點等；同時滿足試驗機壓力試驗要求；

a、 具備較強的圖形操作功能，如動態試驗曲線和數顯功能，圖形放大、截取功能，光標跟隨顯示功能等；

b、 采用VXDs高速數據采集技術，實現多通道（最多16路）的高速數據采集；

c、系統具有完整的文件操作功能用于試驗曲線、試驗數據的儲存；同時，試驗數據可以ASCII碼形式進行存儲，以便于用戶進行二次數據處理；

d、 具有單件試驗報表輸出和批量試驗報表輸出打印功能；
