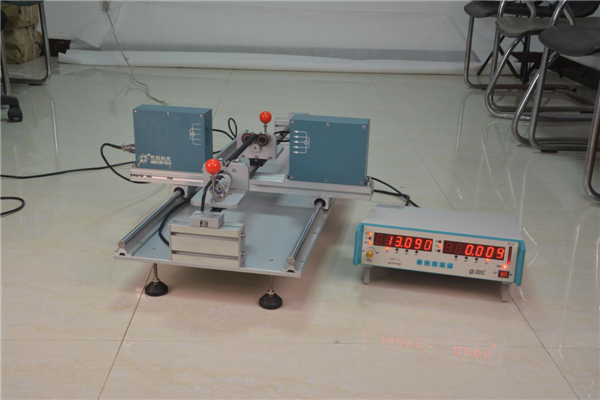

激光跳動測徑儀適用范圍:膠輥、軸承類、鉆頭、銑刀、棒材。
激光跳動測徑儀的優點
1丶非接觸激光測量產品直徑,測量速度快,精度高,重復性好。
2丶顯示和控制產品的外徑,跳動值,加工裝實現自動分揀功能。
3丶多種數字和模擬控制信號功能,實現生產全自動化。
4丶帶有標稱值,上下差,報警控制預設功能,操作方便。
5丶標準數據接口可連接計算機,開放性的通訊協議,方便開發軟件進行數據分析。
產品參數 | 激光調動測徑儀 |
型號 | LDM50S |
測量精度 | ±0.002mm |
測量范圍 | 0.2-45mm |
工作電壓 | ~220V±15% 50--60Hz |
工作溫度 | -10~40℃ |
工作濕度 | <85%RH |
工作方式 | 連續 |
外形尺寸 | 350mm×350mm×100mm |
分辨率 | 0.001 |
激光跳動測徑儀預制功能:
標稱值設定,上差設定,下差設定,跳動超差報警等設置。針對于膠輥、軸承類、鉆頭、銑刀、棒材等工件的檢測,開發了專用檢測器系列。在測量外徑 的同時,可對產品的跳動值進行同步測量。激光掃描系統不與膠輥和精密軸類接觸,是測量精密儀器配件和軟質產品最好的方式。多個產品型號可測量不同尺寸的工件產品,并且支持多臺組合聯機測量。部分高端型號可以進行全自動測量,配合觸摸屏和計算機,實現數據的多點自動采集,自動保存,方便后期工廠進行深入數據分析和質量統計。
激光跳動測徑儀產品用途:
1、適用于金屬線材、玻璃管、膠管、電線電纜等
2、可連接PLC、工控機、專用控制器、可連接大屏幕顯示器
3、可延長測徑儀長度
4、可配PROFIBUS-DP和MODBUS轉換器與PLC、工控機連接
5、可配遠程控制器對擠出機和牽引機進行自動反饋控制使外徑控制在公差范圍內,提高產品質量,降低消耗。
6、可測量透明體。
激光跳動測徑儀遠程控制顯示器功能:
1.與測徑儀配合使用,遠程顯示。
2.可連接PLC、工控機。
3.超差報警輸出
4.通信距離:>500m
5.輸出電壓:±10V
6.RS232/RS485通信接口
7.外形尺寸:350mm×350mm×100mm
