適用于對金屬材料、非金屬材料及復合材料的力學性能的測試以及工藝性能的分析研究。配上相應的工裝,可做拉伸、壓縮、彎曲、剪切、撕裂、剝離、頂破、疲勞等試驗??勺詣忧笕≡囼灹χ?、斷裂力值、伸長率、抗拉強度、屈服強度、抗壓強度、彈性模量、剪切強度、撕裂強度、剝離強度等參數。同時也可實現定伸長應力、定應力伸長、載荷保持等要求的測試。
高強度微機控制電子萬能試驗機廣泛應用于建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、汽車制造、粉末冶金、緊固件等工業的材料檢驗分析,是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。
可根據:GB、ASTM、DIN、ISO、JIS、BS等標準進行實驗。
試驗機制造標準:GB/T 16491-2008電子萬能試驗機
GB/T 228-2010《金屬材料室溫拉伸試驗方法》GB/T 232-2010《金屬材料彎曲試驗方法》GB/T 7314-2007《金屬材料 室溫壓縮試驗方法》(用戶可提供相關測試標準,不超過5個)產品詳情:

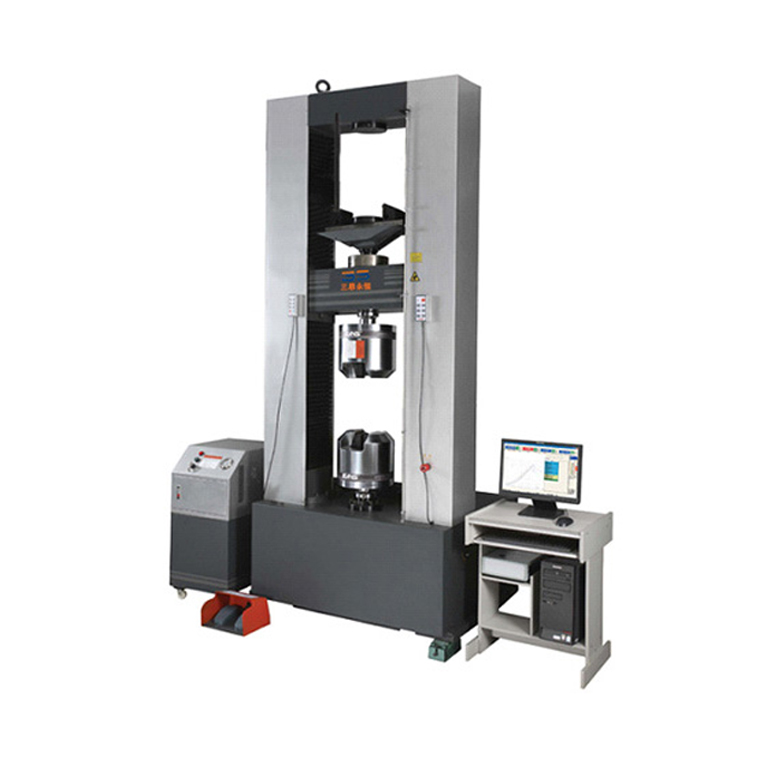

主機采用單空間結構,試驗空間在下拉下壓,主要由底座和機架構成。底座采用鑄鐵,機架為門式結構,主要由底板、上中下橫梁和連接光杠等組成;試驗機同軸度好(<8%)上中下梁采用球墨鑄鐵,抗拉強度達到是60k(600MPa),其屈服強度也達到是40k(400Mpa);采用高強度光杠固定上橫梁和工作臺面,使之構成高剛性的結構框架,球墨鑄鐵的耐腐蝕性和防氧化性都超過鑄鋼。由于球墨鑄鐵的球狀?墨微觀結構,在減弱振動能力方面,球墨鑄鐵優于鑄鋼,因此更加有利于減小應力,本機造型美觀,穩定性好,剛性大,控制精度高,工作效率高,噪音低,節能環保。
該系列機型具有多種可選的機型結構,如下空間機型、上拉下壓雙空間機型、上壓下拉雙空間機型等,可增配環境箱、高溫爐做環境試驗。
高強度微機控制電子萬能試驗機技術參數:
型號 | CMT5504 | CMT5105 | CMT5205 | CMT5305 |
試驗力 | 50KN | 100KN | 200KN | 300KN |
試驗空間 | 單雙空間可選 | |||
試驗機級別 | 0.5級 | |||
試驗力測量范圍 | 0.49% ~ 100%FS (滿量程) | |||
試驗力分辨力 | 試驗力的1/500000 (全程分辨力不變) | |||
橫梁速度相對誤差 | 設定值1%以內 | |||
位移分辨力 | 0.03um | |||
位移速率調節范圍 | 0.001 ~ 500mm/min | |||
變形力控速率凋節范圍 | 0.005 ~ 5%FS/s | |||
測試系統分辨率 | 15000000 | |||
恒力、恒變形恒位移控制精度 | 設定值< 10%FS時.為設定值的土1%以內:設定值ε 10%FS時。為設定值的+0.1%以內 | |||
恒力、恒變形、恒位移控制范圍 | 0.5%- -100%FS | |||
傳感器通道頻帶測試結果 | 通道頻帶寬度1000HZ | |||
A/D轉換位數 | 滿程有效值+50萬碼; | |||
單空間有效試驗行程 | H500mm(含夾具) (可定制) | H700mm(含夾具) (可定制) | ||
有效試驗寬度 | W600mm | |||
壓板直徑 | 100mm | |||
楔形治具 | 液壓夫緊 | |||
電源 | 220V:10% ; 850W | 380V+10% , 1.5kW | ||
主機尺寸 | A694x B578xC1908 ( mm ) | A1066x B812xC2485 ( mm) | ||
主機重量 | 約1200KG | 1800KG |
